Video Endoskop PCE-VE 1500-22190

Video Endoskop PCE-VE 1500-22190

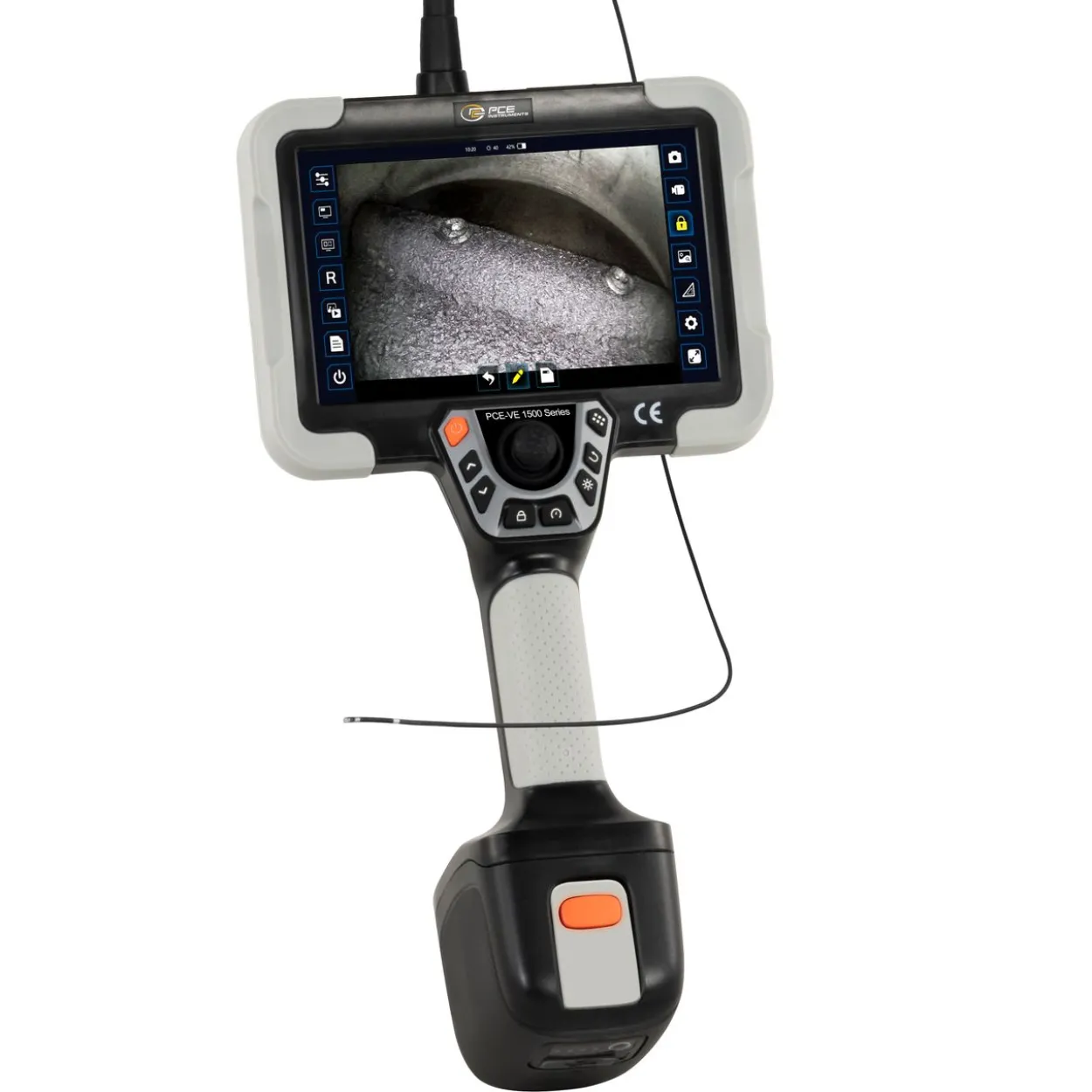

Hochwertiges Video-Endoskop mit geringem Kameradurchmesser

Das Video-Endoskop ermöglicht dank seines geringen Kameradurchmessers detaillierte Inspektionen, auch bei engen Platzverhältnissen und kleinen Zugangsöffnungen, ohne aufwändige Demontagen. Die robuste Konstruktion von Kamera und Endoskopkabel sowie der hohe Schutzgrad IP 67 und die Temperaturbeständigkeit bis 80°C machen es ideal für den Einsatz bei laufendem Betrieb ohne lange Vorbereitungen.

Das flexible Kamerakabel ist nur 2,2 mm dick und etwa einen Meter lang, was es ermöglicht, enge Rohrleitungen und Kanäle sowie schwer zugängliche Bauteile zu untersuchen. Das Echtzeitbild, das auf dem 7-Zoll-Display angezeigt wird, bietet eine gute Orientierung beim Bewegen des Endoskopkabels. Um die Sicht zu verbessern, können LEDs neben der Kamera stufenweise zugeschaltet werden. Helligkeit, Kontrast und Auflösung lassen sich über das Funktionsmenü anpassen.

Die Kamera ist im 90-Grad-Winkel zur Kabelachse montiert, um eine präzise Bildaufnahme zu gewährleisten. Die höchste Bildschärfe wird im Bereich von 5 bis 50 mm Abstand erreicht. Die Position und das Blickfeld der Kamera können durch Drehen oder Zurückziehen des Endoskopkabels verändert werden. In Bereichen mit genügend Platz kann der Kamerakopf über einen motorisierten Joystick in jede Richtung gebogen werden, wobei der maximale Biegeradius 23 mm bei einem Biegewinkel von 90 Grad beträgt. Es ist wichtig, das Kabel bei Widerstand zu entlasten, um Schäden zu vermeiden.

Funktionsumfang der PCE-VE 1500 Serie

Die Modelle der PCE-VE 1500 Serie basieren auf dem gleichen Grundgerät und unterscheiden sich nur durch die Kameraeinheit. Diese lassen sich einfach anschließen, arretieren und wieder lösen, sodass verschiedene Inspektionsbereiche mit demselben Video-Endoskop betrachtet und dokumentiert werden können. Der Anwender benötigt daher kein zusätzliches Grundgerät und hat weniger Aufwand bei der Bildauswertung.

Das Video-Endoskop wiegt mit Kameraeinheit und Akku nur etwas mehr als zwei Kilogramm, sodass es bequem mit einer Hand gehalten werden kann. Mit derselben Hand lassen sich der Joystick und die meisten Funktionstasten bedienen, während das Endoskopkabel mit der anderen Hand geführt wird. Für längere Inspektionen verfügt das Gerät über Befestigungspunkte für ein Stativ und einen Schultergurt.

Motor und Joystick

Ein besonderes Merkmal dieser Serie ist das motorgestützte Verbiegen des Kamerakopfes. Der Joystick ermöglicht eine präzise Steuerung des Kamerakopfes, um die Blickrichtung einfach zu ändern und andere Stellen in der Nähe zu inspizieren.

Touchscreen-Funktionen

Das Video-Endoskop bietet eine Bild-in-Bild-Funktion, die einen direkten Vergleich von Livebildern mit gespeicherten Bildern ermöglicht. Der Touchscreen erleichtert das Drehen und Spiegeln der Bilder sowie das Einfügen von Markierungen und Kommentaren. Außerdem können Bildausschnitte digital vergrößert werden, indem die Stelle des Bildes doppelt angetippt oder mit zwei Fingern auseinandergezogen wird. Der gezoomte Ausschnitt kann mit dem Finger verschoben werden, um eine detaillierte Ansicht zu ermöglichen.

Mit dem Touchscreen können farbige Markierungen auf dem Bild platziert und das Bild dann mit oder ohne Änderungen gespeichert werden. Außerdem bietet das Gerät eine Auswahl an festen und konfigurierbaren Bildstempeln und eine Protokollfunktion, mit der Berichte im PDF-Format erstellt und gespeichert werden können.
