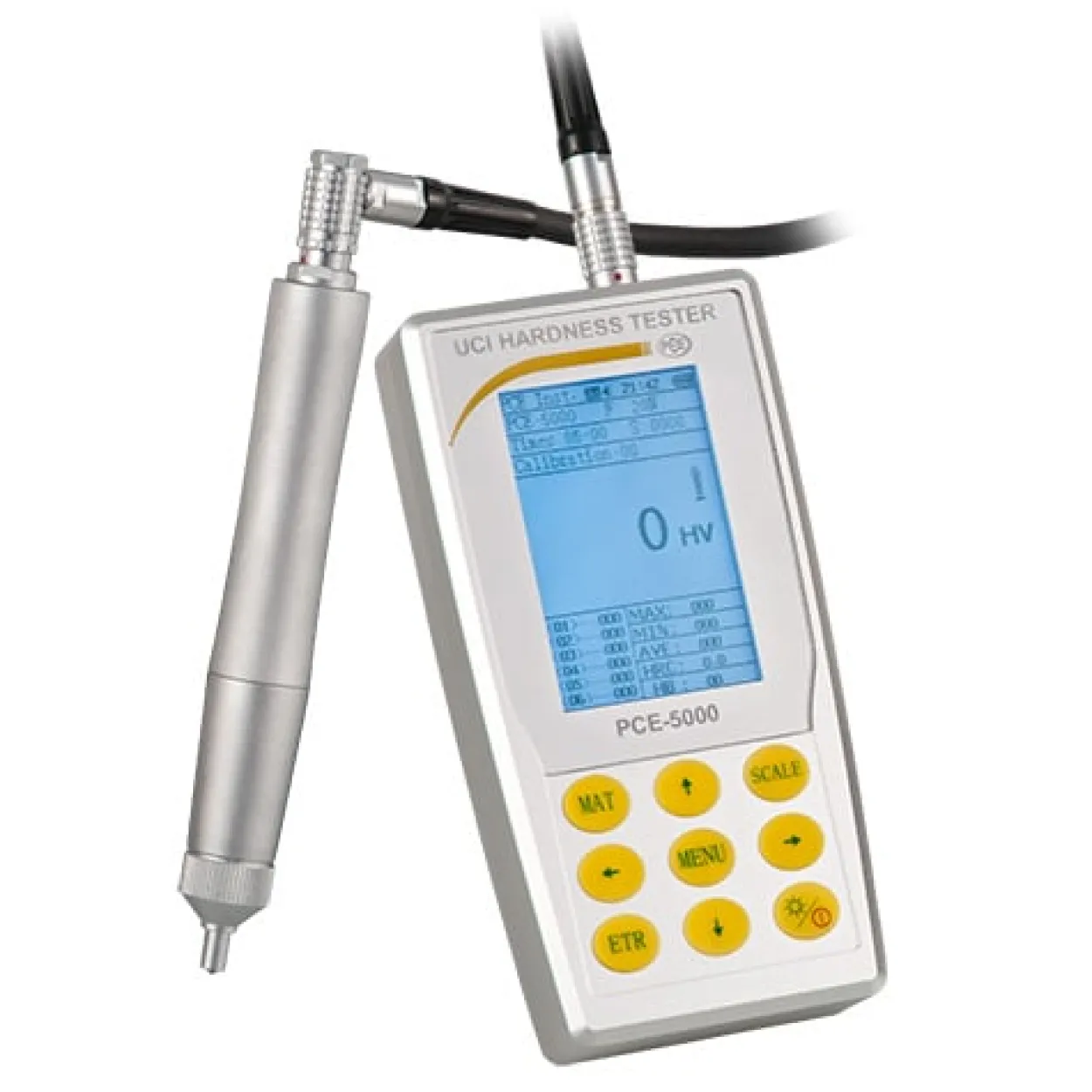

Ultraschall-Härteprüfgerät PCE-5000

Ultraschall-Härteprüfgerät PCE-5000

Bei dem Ultraschall-Härteprüfgerät handelt es sich um ein Messgerät, welches auf einem 1961 angemeldeten Patent basiert. Dabei wird die Härtemessung durch das Ultraschall-Härteprüfgerät durch einen Diamanten, der auf einer Feder sitzt, ausgelöst. Durch Bauweise und Messmethode handelt es sich bei dem Ultraschall-Härteprüfgerät um ein Messgerät, welches eine einfache und zerstörungsfreie Messung an metallischen Gegenständen ermöglicht.Das Ultraschall-Härteprüfgerät ermöglicht Messungen an verschiedenen Teilen, wobei das Gerät so programmiert ist, dass es unterschiedliche Messeinheiten messen kann. Dazu gehören die allgemein geläufigen Härtegrade Rockwell, Brinell und Vickers. Aufgrund der Tatsache, dass das Ultraschall-Härteprüfgerät eine RS-232-Schnittstelle besitzt, ist es möglich das Gerät mit einem Computer zu verbinden und so die Messdaten auszulesen bzw. zu drucken. Da das Ultraschall-Härteprüfgerät sowohl Extremwerte, als auch Durchschnittswerte misst, kann sich der Verwender auf diese Weise einen genauen Überblick über seine Messdaten verschaffen. Der Durchschnittswert der Messungen wird automatisch nach der Messung durch das Ultraschall-Härteprüfgerät errechnet, wenn die Messung an verschiedenen Messpunkten durchgeführt wurde.Durch die Bauweise ermöglicht das Ultraschall-Härteprüfgerät unkomplizierte Messungen an schwer zugänglichen Orten und eine komfortable Ablesung am Grafikdisplay des Gerätes. Durch die Option der Kalibrierung kann das Ultraschall-Härteprüfgerät durch den Verwender nach entsprechendem Einsatz immer neu kalibriert werden. Eine Kalibrierung sollte beispielsweise erfolgen, wenn das Gerät länger als drei Monate nicht verwendet wurde, eine erhebliche Veränderung der Umgebungsbedingungen vorliegt, die Ultraschallsonde eine erhebliche Anzahl an Messungen durchgeführt hat oder es bei der Messung an einem Kalibrierstandart zu einer deutlichen Abweichung kommt.

Technische Daten

HärteMessbereich 76 … 618 HBGenauigkeit ,±3 %HärteMessbereich 20,3 … 68 HRCGenauigkeit ±1,5HärteMessbereich mit 100 HRBHärteMessbereich 61 … 85,6 HRAHärteMessbereich 50 … 999 HVGenauigkeit ±3 %Allgemeine technische DatenMessfunktionen MIN, MAXMessfunktionen (Zusatzinformation) Einzelwert, MittelwertDisplay Typ LCD Grafikdisplay mit BeleuchtungSpeichermedium Interner SpeicherSpeicherkapazität 2000 MessungenMessfläche minimal 2 mmBetriebsdauer 10 hAutomatische Abschaltung 30 minAutomatische Abschaltung deaktivierbar JaMesswinkel 360 °Schlaggerät Typ DMessprinzip Ultrasonic Sonic ImpedanceHärteskalen HRC, HV, HB, HRA, HRB, MPaMenüsprache Englisch (US), Chinesisch, Portugiesisch, Türkisch, DeutschSpannungsversorgung 4,2 V / 4800 mAhSteckertyp Gerät-EurosteckerGewicht 755 gBetriebsbedingungen -10 … 40 °C , 0 … 85 % r. F.Lagerbedingungen -20 … 60 °C , 0 … 85 % r. F.Kapazität 4800 mAhAbmessungen ( L x B x H ) 162 x 81 x 31 mm
