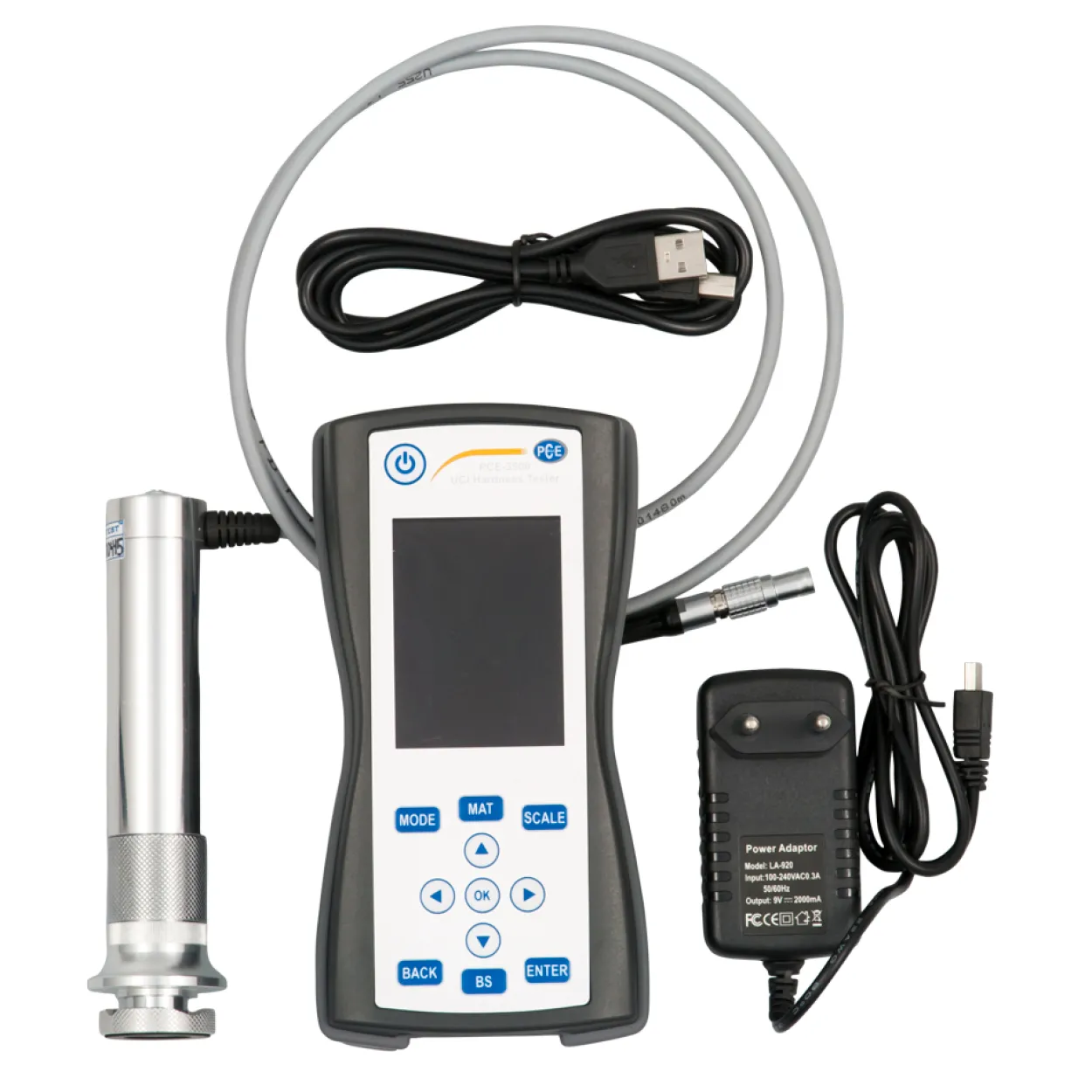

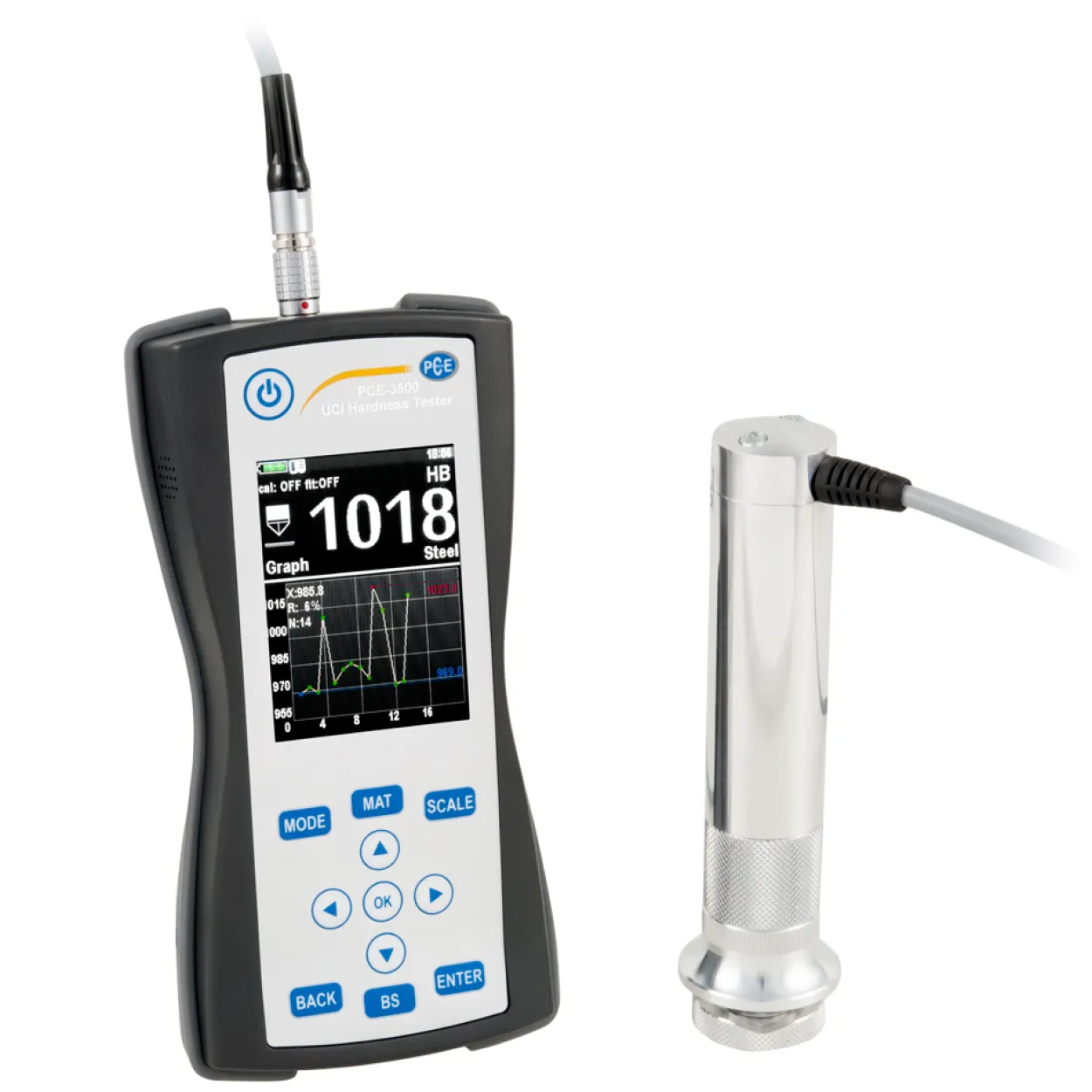

Ultraschall-Härteprüfgerät PCE-3500-10

Ultraschall-Härteprüfgerät PCE-3500-10

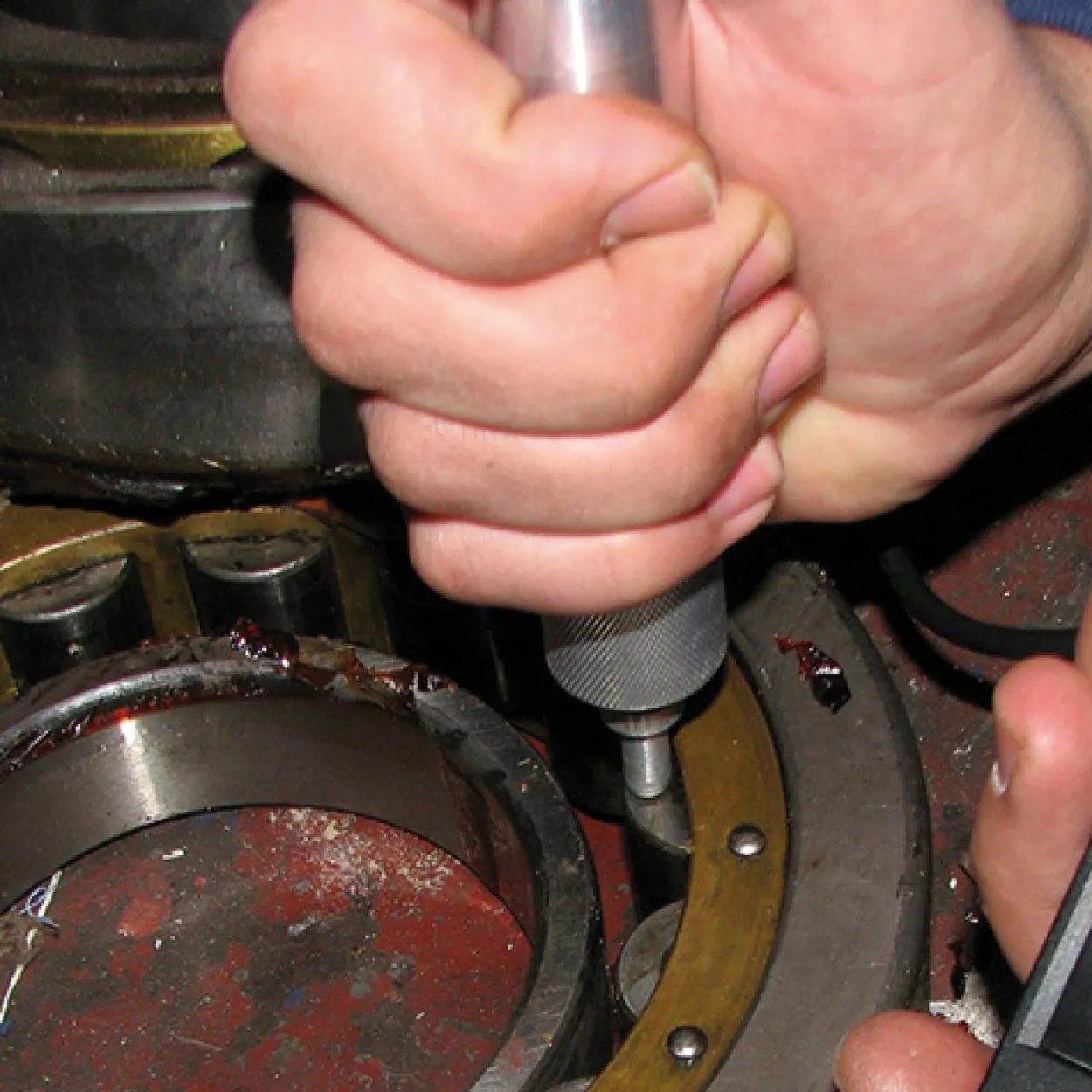

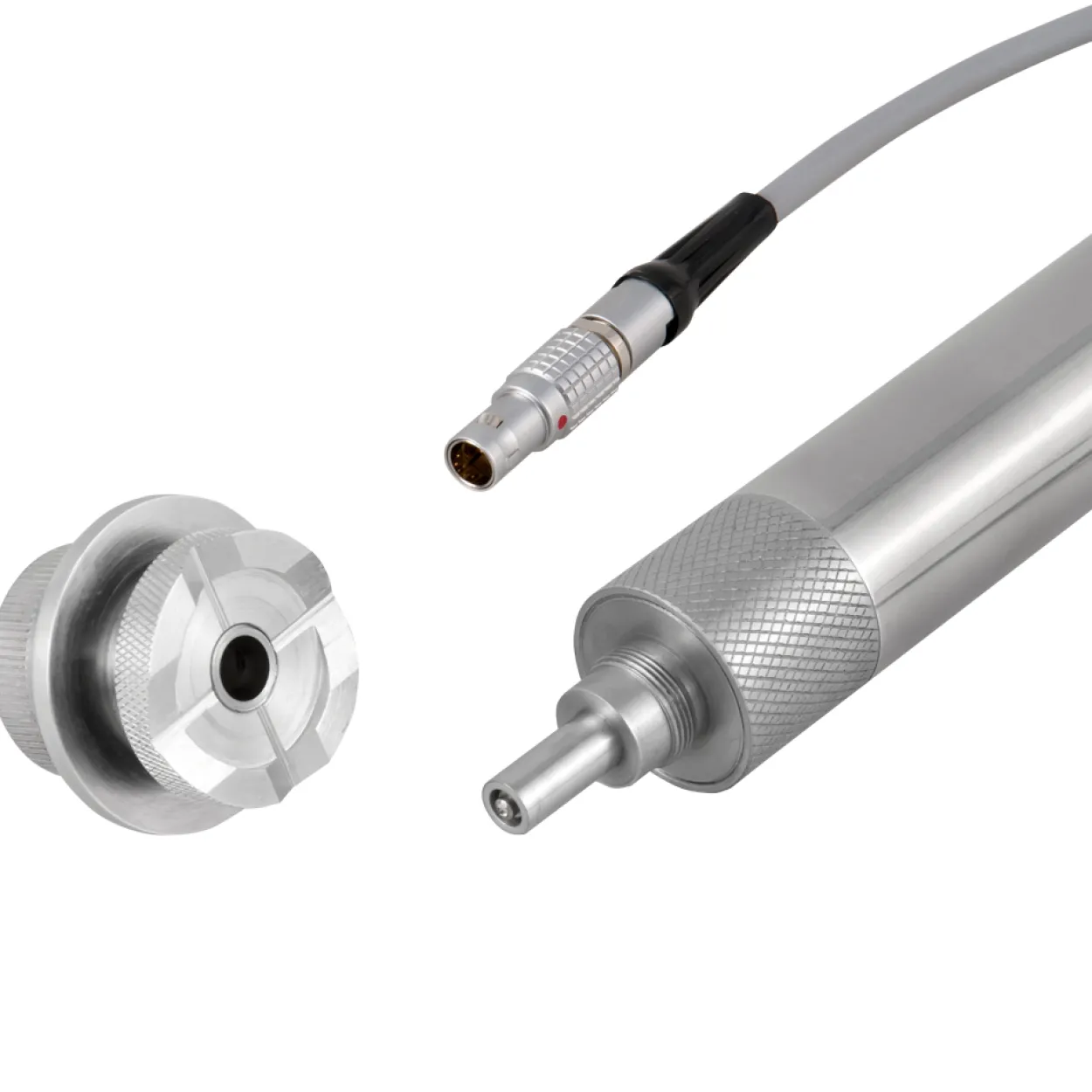

Das Ultraschall-Härteprüfgerät dient der zerstörungsfreien Härtemessung von metallischen Bauteilen. Das Ultraschall-Härteprüfgerät arbeitet nach dem Ultrasonic-Contact-Impedance Verfahren. Bei dem UCI-Verfahren wird ein Vickers-Diamant an der Prüfsonde mit Eigenresonanz angeregt. Durch Aufdrücken der Prüfsonde wird die Schwingfrequenz je nach Härte der Oberfläche und in Abhängigkeit vom E-Modul des Werksoffes undder Kontaktfläche gedämpft. Aus der sich ergebenden Frequenzverschiebung kann unter Berücksichtigung einer Werkstoffkennlinie die Härte der Oberfläche ermittelt werden.Das Ultraschall-Härteprüfgerät arbeitet zerstörungsfrei. Es entsteht zwar ein mikroskopisch kleiner Eindruck in der Oberfläche, mit dem Auge ist dieser im Normalfall nicht sichtbar. Aufgrund der geringen Eindringtiefe des Vickers-Diamanten eignet sich das Ultraschall-Härteprüfgerät in besonderem Maße für randschichtgehärtete Bauteile wie sie z.B. beim Nitrieren oder Induktionshärten entstehen. Typische Anwendungsfälle finden sich bei Stanzwerkzeugen, Pressen, dünnwandigen Bauteilen, Zahnrädern, Turbinenschaufeln, Nockenwellen oder Schweißnähten. Das Ultraschall-Härteprüfgerät eignet sich aber auch für viele anderen Anwendungen im Bereich der Härteprüfung. Dank wechselbarer Sonden mit unterschiedlichen Anpresskräften können verschiedenste Anwendungen abgedeckt werden.Nach Vermessung der Härte eines Bauteils zeigt das Ultraschall-Härteprüfgerät verschiedene Statistikwerte wie Min./Max. und Durchschnittswerte an. Ebenso können Standardabweichnung und weitere Koeffizienten ermittelt werden, auch die Darstellung eines Histogramms ist möglich. Da das Ultraschall-Härteprüfgerät über einen internen Speicher verfügt, kann die Auswertung der Messdaten nach der Messung über eine Software erfolgen.

Technische Daten

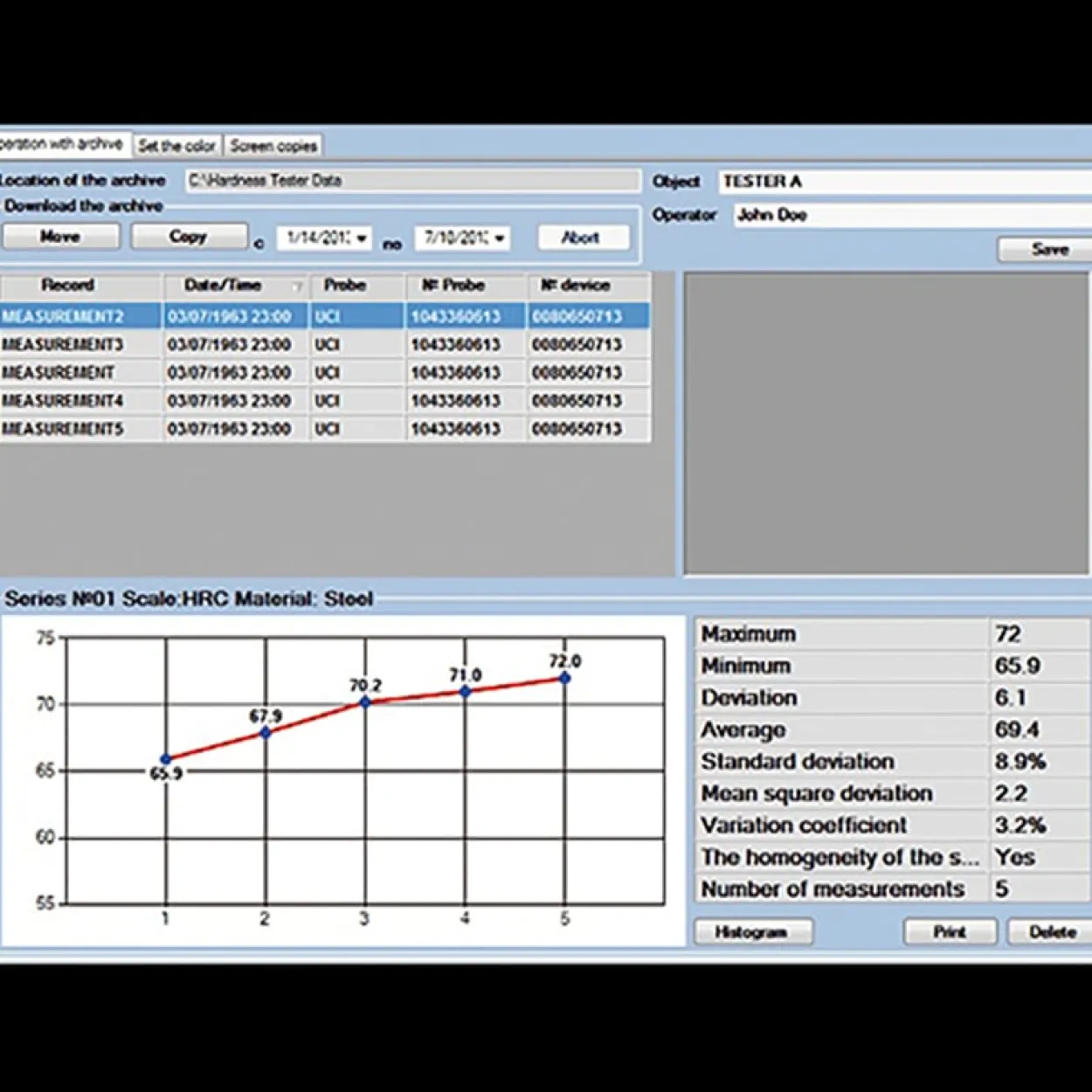

HärteMessbereich 230 … 940 HVGenauigkeit ,± 3 % HVHärteMessbereich 20 … 70 HRCGenauigkeit ± 1,5 HRCHärteMessbereich mit 650 HBGenauigkeit ± 3 % HBHärteMessbereich 370 … 1740 MPaAllgemeine technische DatenMessfunktionen MIN, MAX, DurchschnittswertMessfunktionen (Zusatzinformation) Einzelmessung, Anzahl der Messungen, Mittelwertbildung, Standardabweichung, Variationskoeffizient, Histogramm, Smart Mode (filtert Ausreißer)Display Typ LCD Grafikdisplay mit BeleuchtungSpeichermedium SD-KarteSpeicherkapazität 2 GBSchnittstelle SD-Karte, USBMessfläche minimal 1 mmMessfläche Zusatzinformation Mindestmaterialdicke: 1 mm (nur UCI Sonde)Materialien Stahl, Gusseisen, Edelstahl, Aluminium, BronzeBetriebsdauer 10 hMesswinkel 360 °Schlaggerät Typ DMessprinzip Ultrasonic-Contact-Impedance-VerfahrenHärteskalen HRC, HB, HV, HRB, MPaPrüfkörper 136 ° Vickers DiamantMenüsprache Englisch (US), RussischSchutzklasse (Gerät) IP54Gewicht 300 gBetriebsbedingungen -20 … 40 °C
