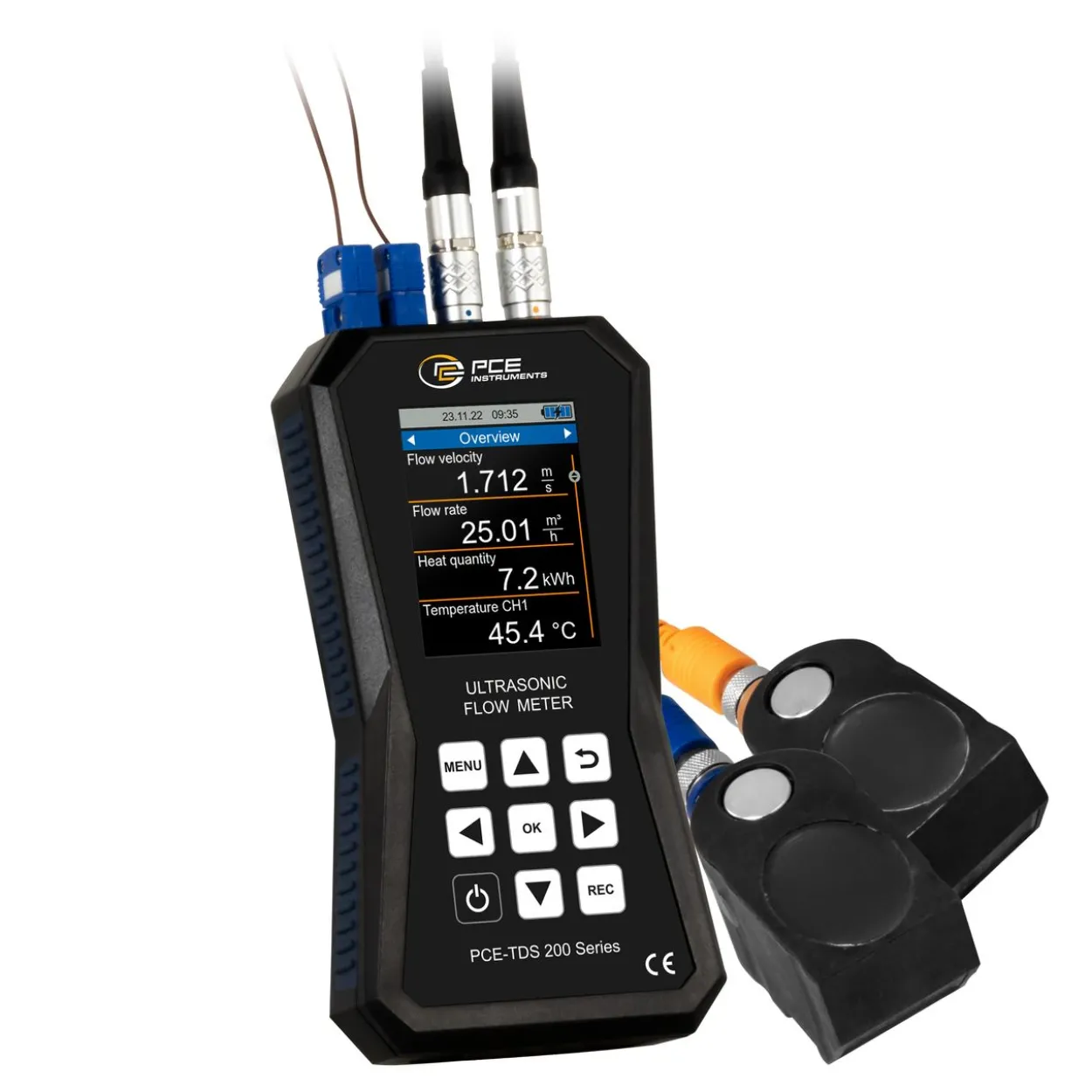

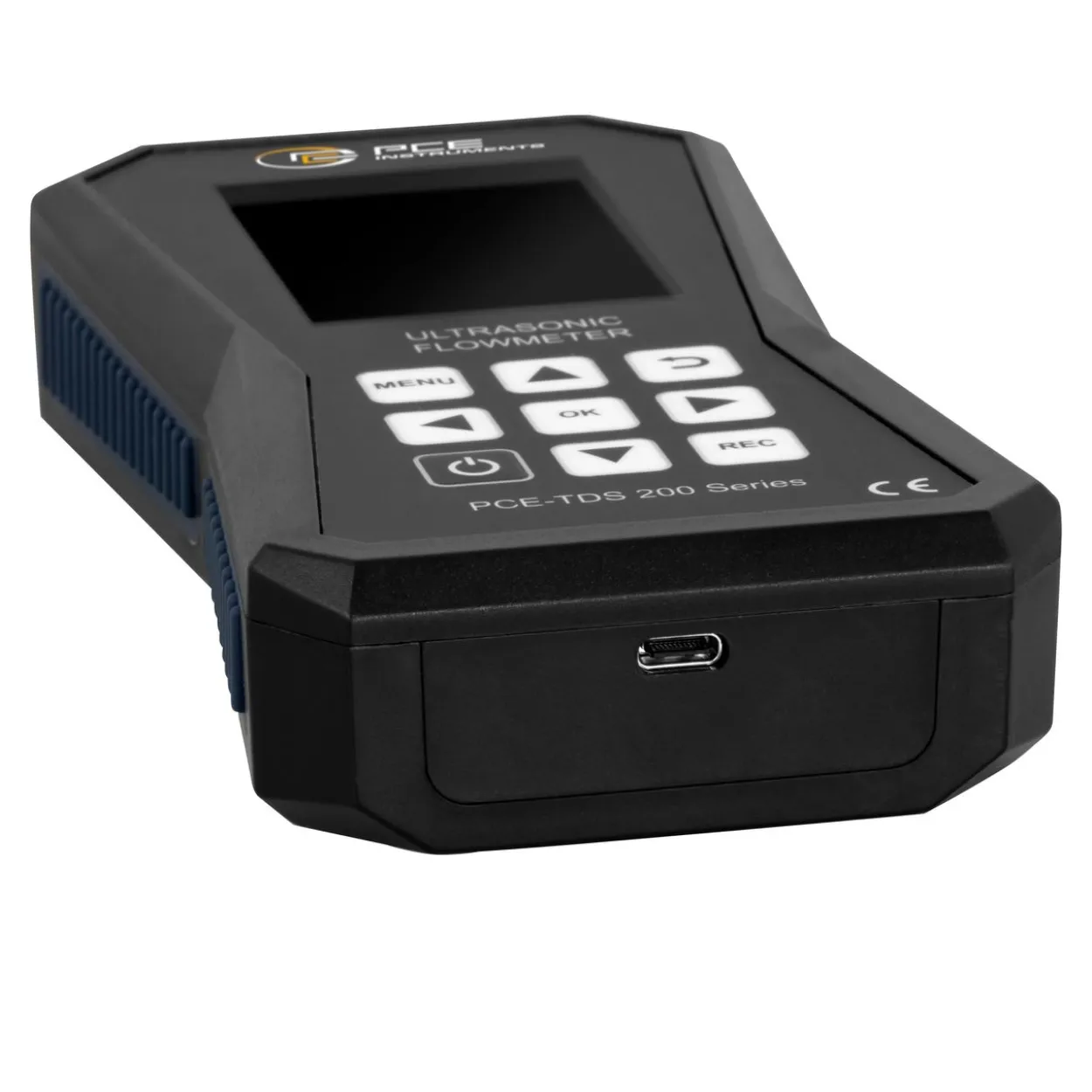

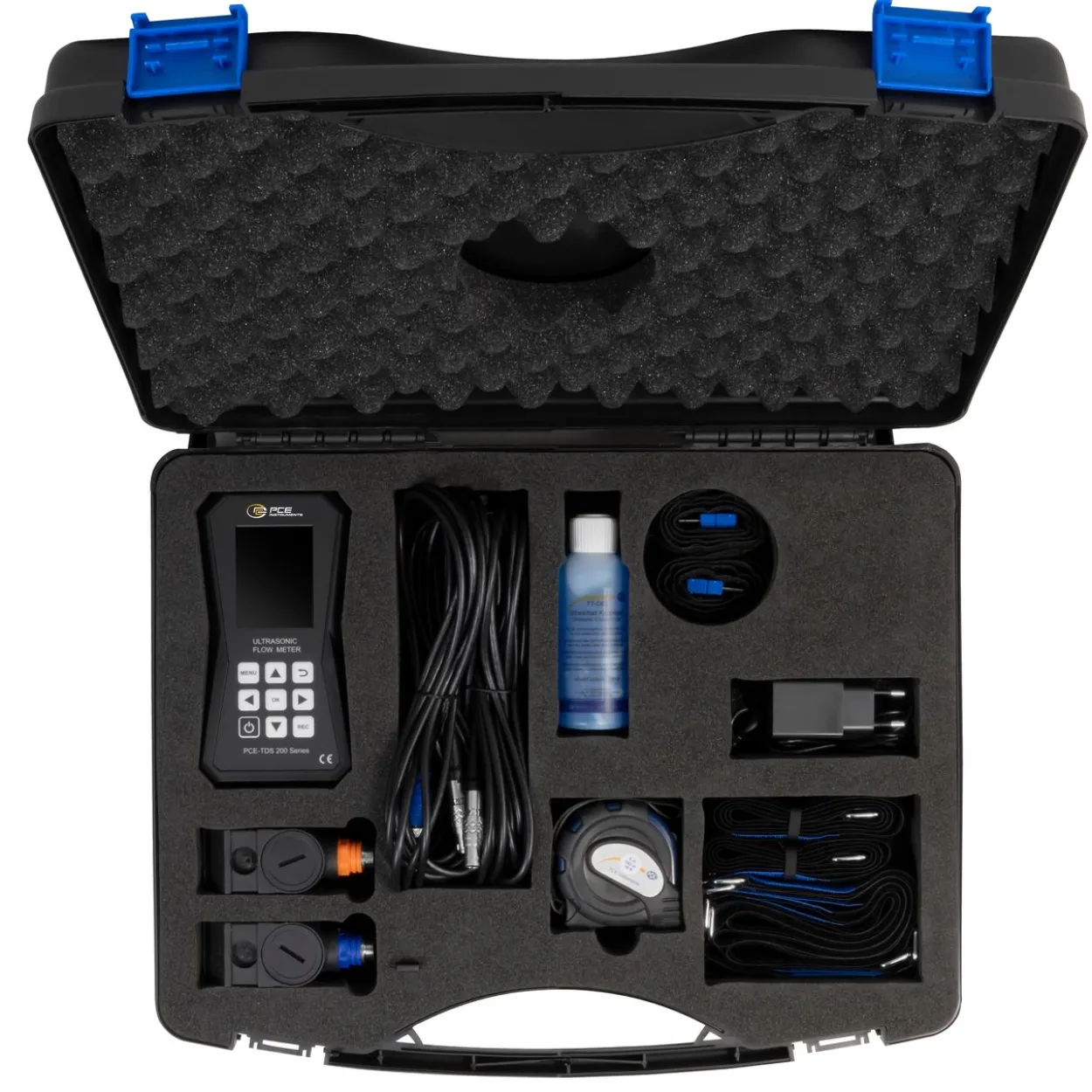

Ultraschall-Durchflussmessgerät PCE-TDS 200+ M

Ultraschall-Durchflussmessgerät PCE-TDS 200+ M

Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschall-Durchflussmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall-Durchflussmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall-Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Medium Spezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschall-Durchflussmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob. Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall-Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall-Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall-Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall-Durchflussmessgerät gespeichert werden.Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall-Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall-Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall-Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall-Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall-Durchflussmessgerät ist mit der Software auch möglich. Um die Wärmemenge mit dem Ultraschall-Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall-Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall-Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall-Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall-Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.Das LC Farbdisplay vom Ultraschall-Durchflussmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Ultraschall-Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden. PCE-TDS 200 M SENSORMittleres Sensoren Paar für die Rohrdurchmesser DN 50 … 700 / 57 … 720 mm. Geeignet für die Durchflussmessung an mittelgroßen Rohren. Mit den verbauten Magneten an bei den Sensoren zu dem Ultraschall-Durchflussmessgerät können diese an eisenhaltigen Rohren angeheftet werden. Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C.
