Schichtdickenmessgerät PCE-CT 80HP-FN0D5

Schichtdickenmessgerät PCE-CT 80HP-FN0D5

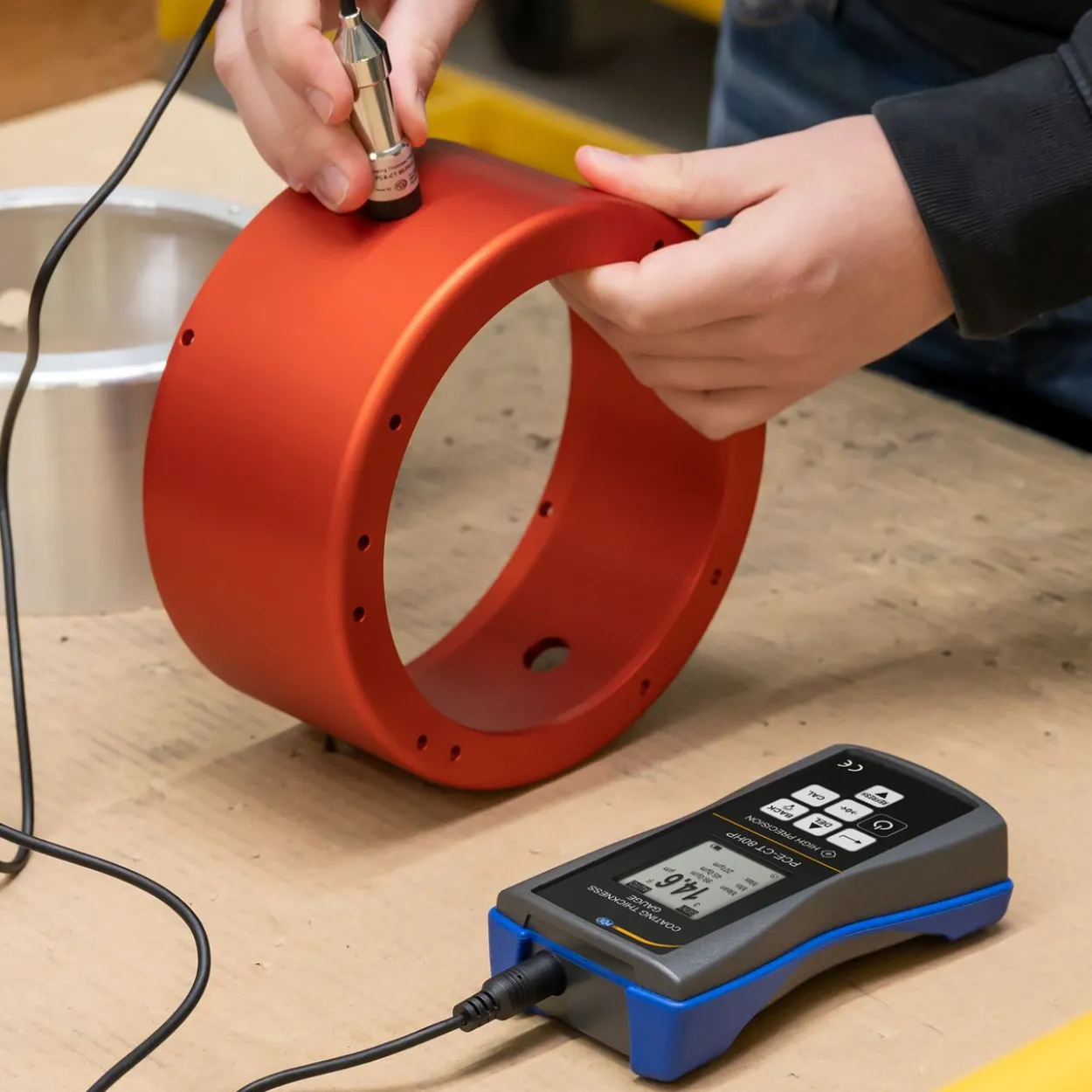

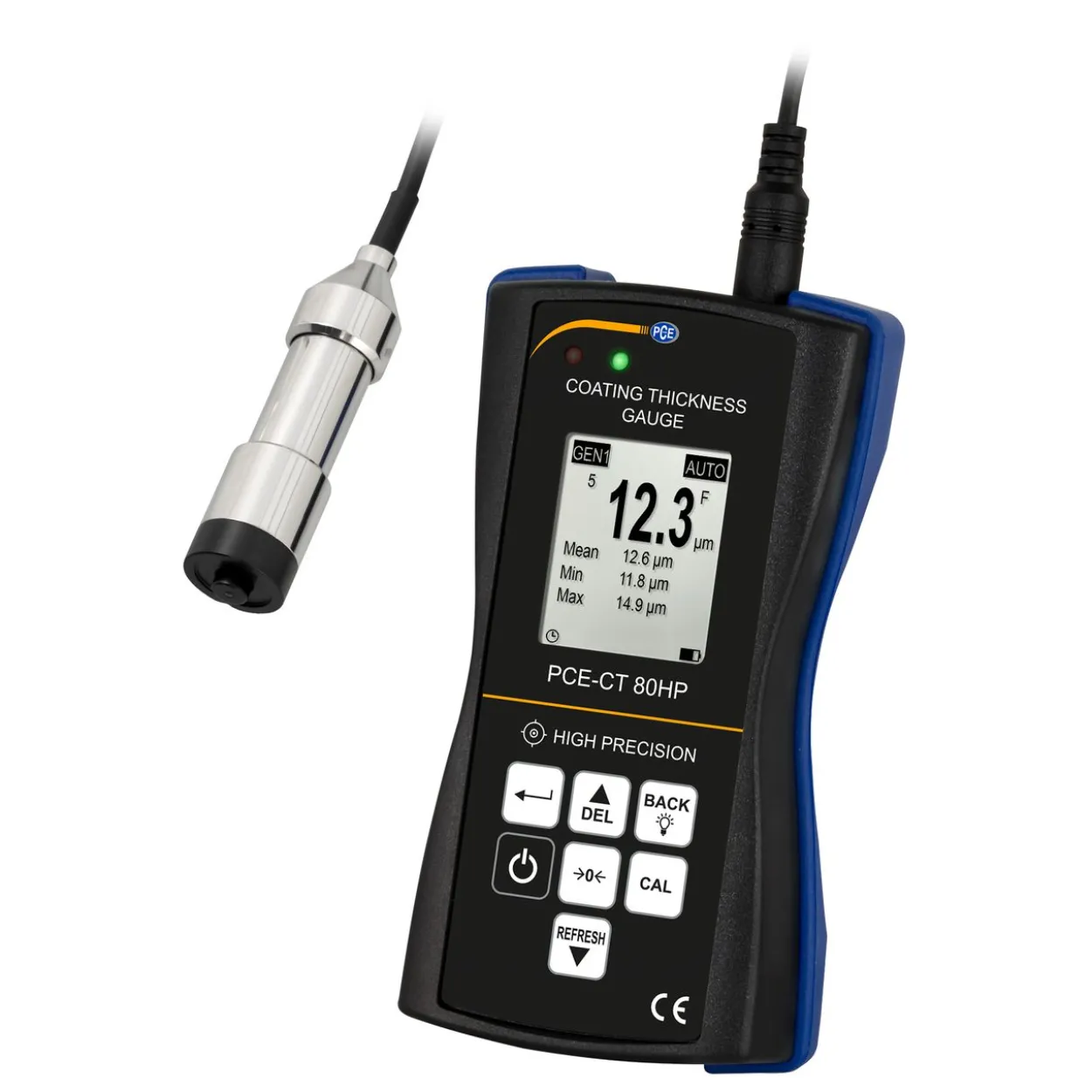

Das Schichtdickenmessgerät kann die Dicke von zum Beispiel Kunststoffen, Lacken und weiteren Beschichtungen auf eisenhaltigen und nicht eisenhaltigen Metallen zuverlässig bestimmen. Mit einem Messbereich von bis zu0 … 500 µm auf eisenhaltigen Metallen deckt das Schichtdickenmessgerät einen großen Bereich an Messaufgaben ab. Wegen der Genauigkeit von bis zu ±(1,0 % v. Mw. + 0,5 µm) ist das Schichtdickenmessgerät ein sehr präzises Messmittel. Der Sensor bei dem Schichtdickenmessgerät hat eine V-Nut. Dank dieser V-Nut ist es möglich Messungen an konvexen Oberflächen mit dem Schichtdickenmessgerät durchzuführen. Neben den konvexen Oberflächen können auch auf konkaven Oberflächen mit dem Schichtdickenmessgerät Messungen durchgeführt werden. Während der Messungen können die Messwerte auf dem Schichtdickenmessgerät gespeichert werden. Dabei steht ein Speicher von maximal 2.000 Messwerten bei dem Schichtdickenmessgerät zur Verfügung. Nach einem Messdurchlauf können die Messwerte vom Schichtdickenmessgerät mithilfe der Software auf einen Computer übertragen und analysiert werden. Für eine Weiterverarbeitung der Messwerte können diese im CSV Format exportiert werden. Mit der Grenzwertalarmfunktion bei dem Schichtdickenmessgerät kann ein Soll-Ist-Bereich hinterlegt werden. Ist der Prüfling innerhalb des hinterlegten Bereichs bei dem Schichtdickenmessgerät, wird dies anhand einer grünen LED signalisiert. Befindet sich der Messwert außerhalb des eingestellten Bereichs wird dies anhand einer roten LED vom Schichtdickenmessgerät signalisiert. Wegen der Grenzwertalarmfunktion findet das Schichtdickenmessgerät seine Anwendung zum Beispiel bei der Eingangs- und Endkontrolle zur Qualitätssicherung. Für einen besonderen Schutz der Elektronik ist das Gehäuse vom Schichtdickenmessgerät zusätzlich gummiert. Optional kann das Schichtdickenmessgerät mit einem ISO Kalibrierzertifikat ausgestattet werden.

Technische Daten

SchichtdickeMessbereich 0 … 500 µmAuflösung 0,1 µm (100 µm)Genauigkeit Genauigkeit nach Folienkalibrierung: ±(1,0 % v. Mw. + 0,5 µm),Genauigkeit nach ung:±(1,0 % v. Mw. + 0,7 µm)SensorBezeichnung PCE-CT 80-0D5-PROBEMessbare Werkstoffe Fe Substrate wie zum Beispiel: Stahl und Eisen,NFe Substrate wie zum Beispiel: Aluminium und KupferMin. Messfläche Ø 17 mmMin. Schichtdicke 0,2 mm (auf magn. Werkstoffen),0,05 mm (auf nicht magn. Werkstoffen)Min. Krümmungsradius konvex 5 mmMin. Krümmungsradius konkav 25 mmAbmessung Länge: 65 mm, Ø 17 mmGewicht 59 gAllgemeine technische DatenMessfunktionen MIN, MAX, DurchschnittswertEinheiten µm, mm, milsDisplay Typ LCD mit BeleuchtungDisplaygröße 1,97 ZollSpeichermedium Interner SpeicherSpeicherkapazität 2000 WerteSchnittstelle Micro-USBAutomatische Abschaltung 3 minAutomatische Abschaltung deaktivierbar JaAnzahl Kalibrierpunkte 4Alarm optischAlarmmodi Anzeige bei Überschreiten der einstellbaren oberen und unteren Alarmgrenz
