Rauhigkeitsmessgerät PCE-RT 11

Rauhigkeitsmessgerät PCE-RT 11

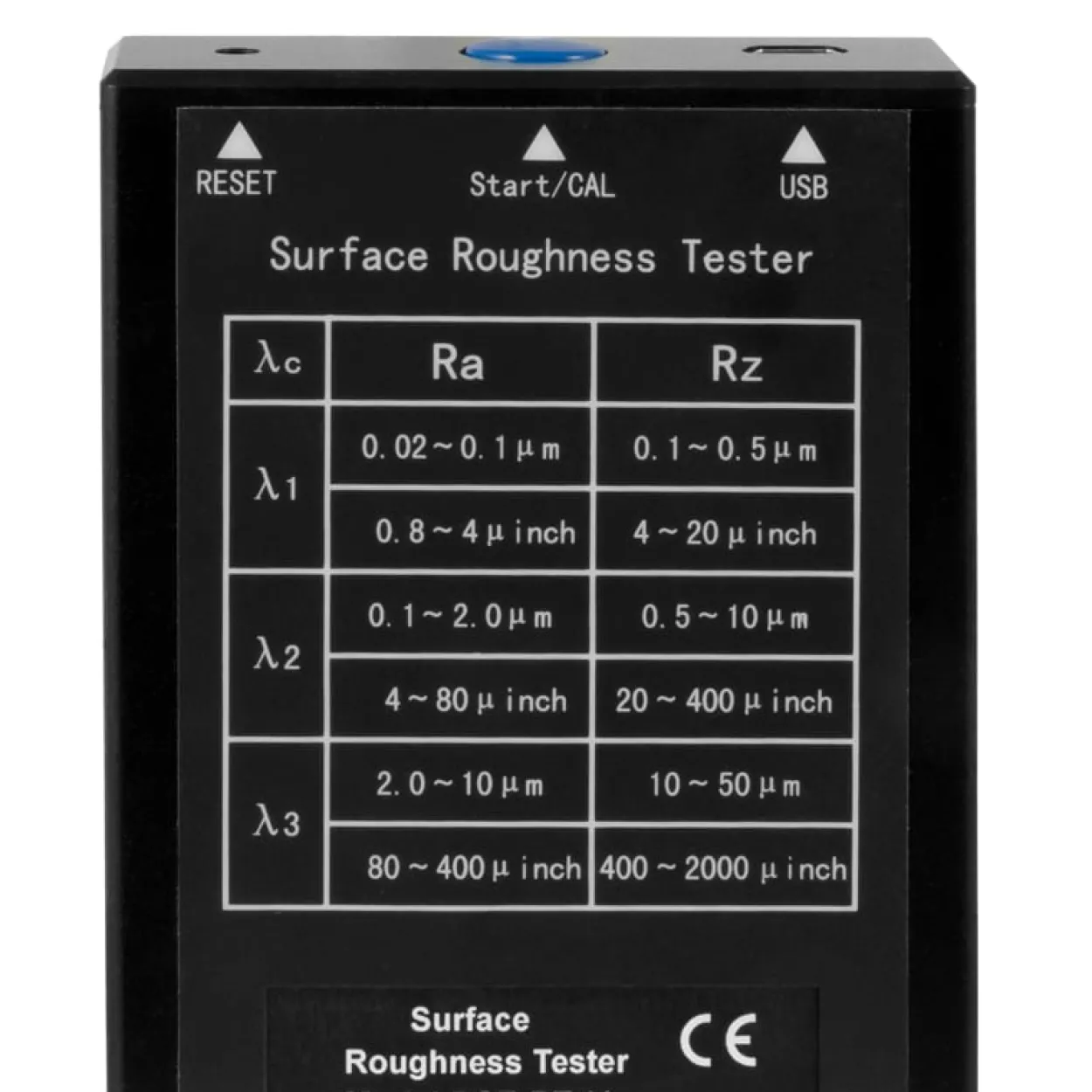

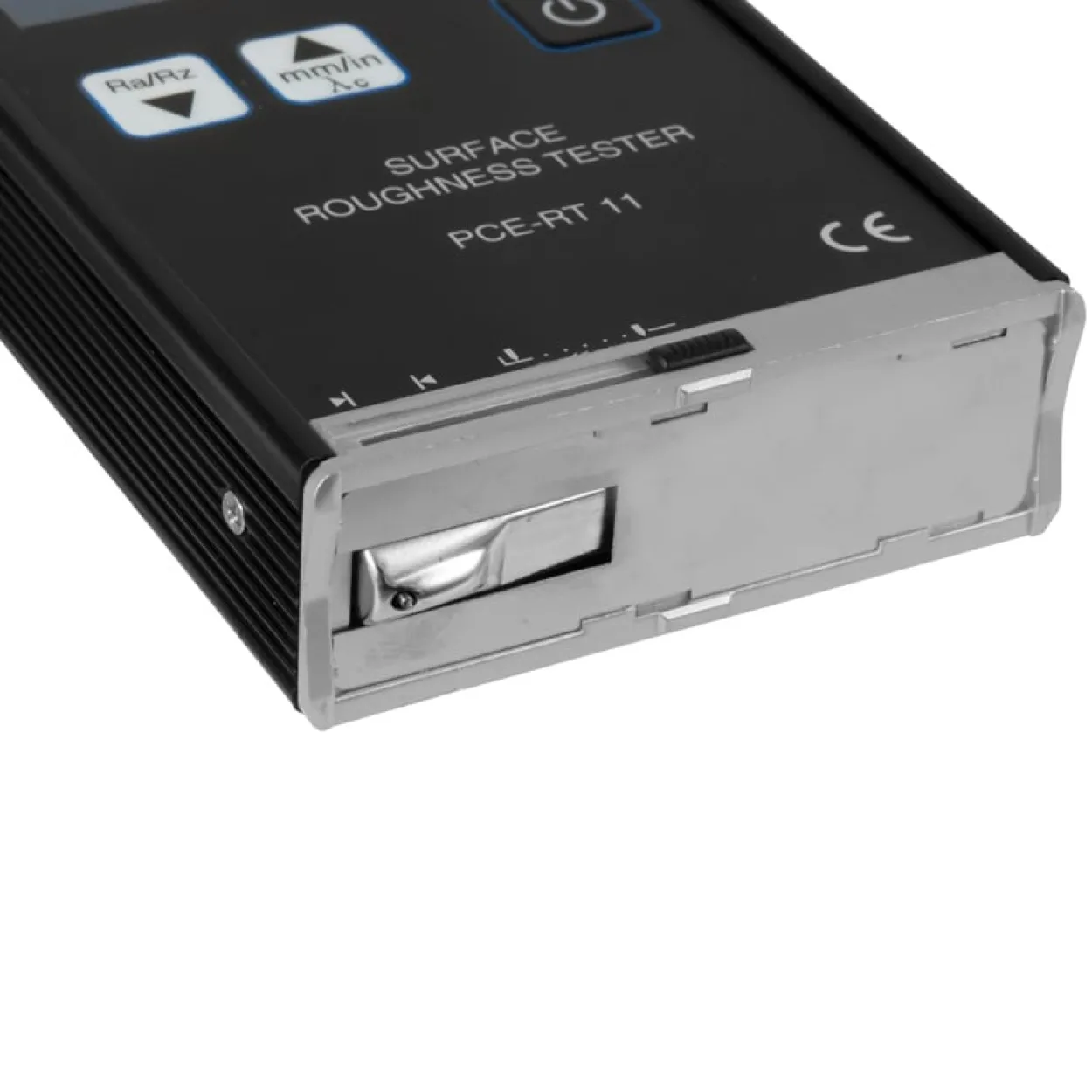

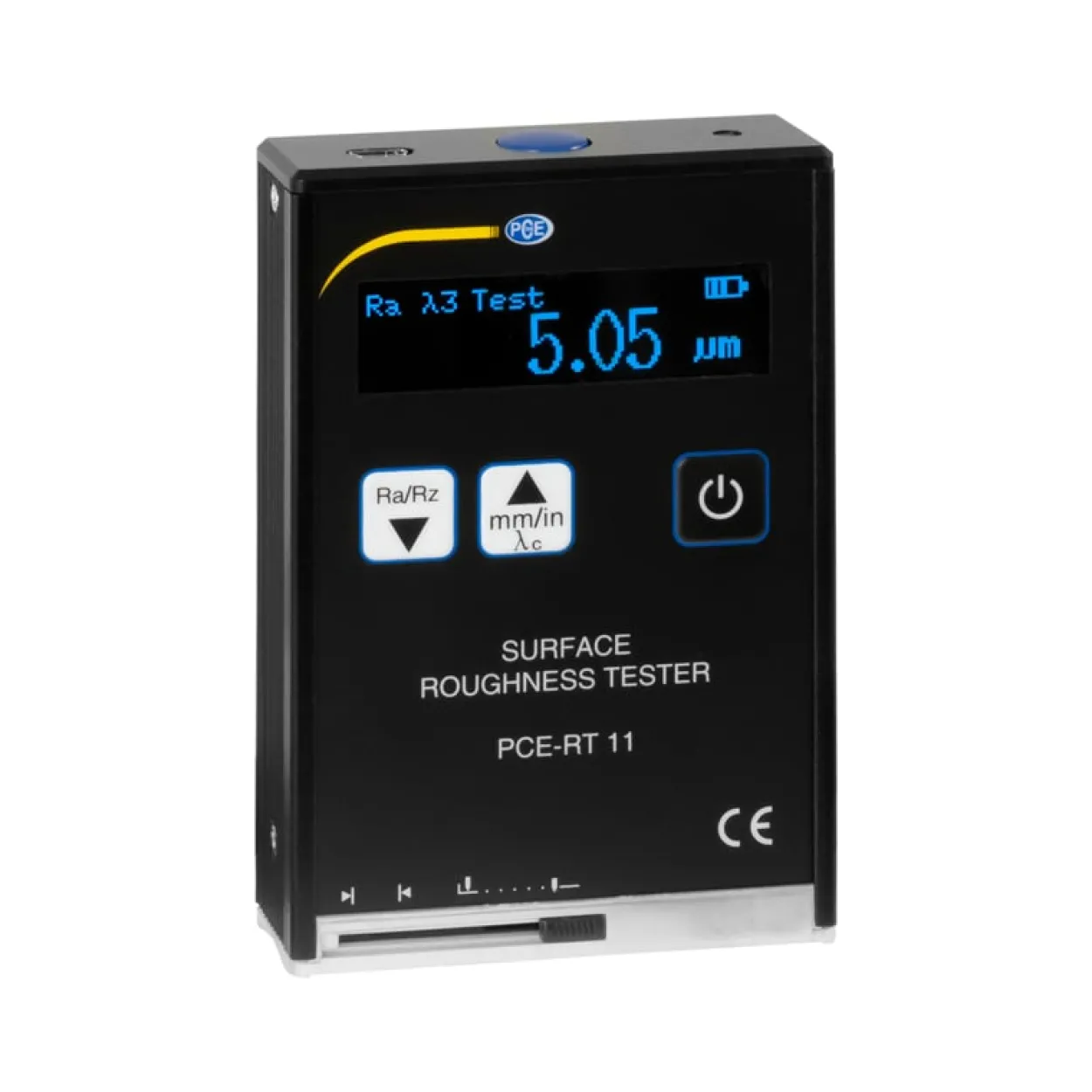

Das Rauhigkeitsmessgerät ist ein portables Messgerät für die Bestimmung der Rautiefe nach Ra, Rz, Rq und Rtin nur einem Gerät. Das kleine Rauhigkeitsmessgerät ist besonders für die schnelle Messung der Rauheit konzipiert worden. Die Rauheit (veraltet auch Rauhigkeit) ist ein Begriff aus der Oberflächenphysik, der die Unebenheit der Oberflächenhöhe bezeichnet. Das Rauhigkeitsmessgerät arbeitet nach dem gleichen piezoelektrischen Mikrotaster-Prinzip wie die hochgenauen Labormessgeräte.Die einfache Handhabung des Rauhigkeitsmessgerätes, wie auch die hohe Wiederholgenauigkeit, zeichnet das Gerät besonders aus. Nach Knopfdruck tastet der piezoelektrische Mikrotaster am Rauhigkeitsmessgerät die Oberfläche innerhalb weniger Sekunden ab und zeigt dann sofort digital entsprechend der vorgewählten Grenzwellenlänge (cut-off length) entweder den WertRa, Rz, Rq oder Rtan.Rz = gemittelte RautiefeDie gemittelte Rautiefe Rz ist das arithmetische Mittel aus den größten Einzelrautiefen mehrerer aneinandergrenzenden Einzelmessstrecken.Ra = arithmetischer MittenrauwertRa ist der allgemein anerkannte und international angewendete Rauheitsparameter. Er ist der arithmetische Mittelwert der absoluten Werte der Profilabweichungen innerhalb der Bezugsstrecke. Der gemessene Zahlenwert Ra ist immer kleiner als der auf dem gleichen Rauheitsprofil ermittelte Rz-Wert.Rt = maximale RautiefeDie maximale Rautiefe Rt ist der Abstand zwischen dem höchsten und dem tiefsten Punkt der Messstrecke.Rq = Quadratischer MittenrauwertRq ist der quadratische Mittelwert aller Ordinatenwerte innerhalb der Einzelmessstrecke l. Rq entspricht der Bezeichnung RMS (Root Mean Square).

Technische Daten

RauhigkeitMessbereich 0,05 … 10 µmGenauigkeit ±15 %Allgemeine technische DatenMessfunktionen Ra, Rz, Rq, RtEinheiten nullDisplay Typ OLEDSchnittstelle Mini-USBSensor PiezoelektrischWiederholgenauigkeit

Verfügbare Downloads:

• Download Datenblatt
