PV-Modulhalter Freizeit

• PV-Modulhalter für Solarmodule mit einer Modulbreite bis 530 mm
• Einfache Anbringung am Gartenhaus, Berghütte, Carport, etc.
• Sicher und langlebig
• Variabel nutzbarer Halterausleger
• Neigung des Solarmoduls optimal einstellbar

PV-Modulhalter Freizeit

PV-Modulhalter für Solarmodule mit einer Modulbreite bis 530 mm

Die ultimative Lösung für die Anbringung Ihres Solarmoduls am Garten-/Wochenendhaus, Berghütte, Scheune, Carport oder Mast!

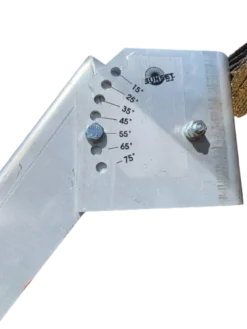

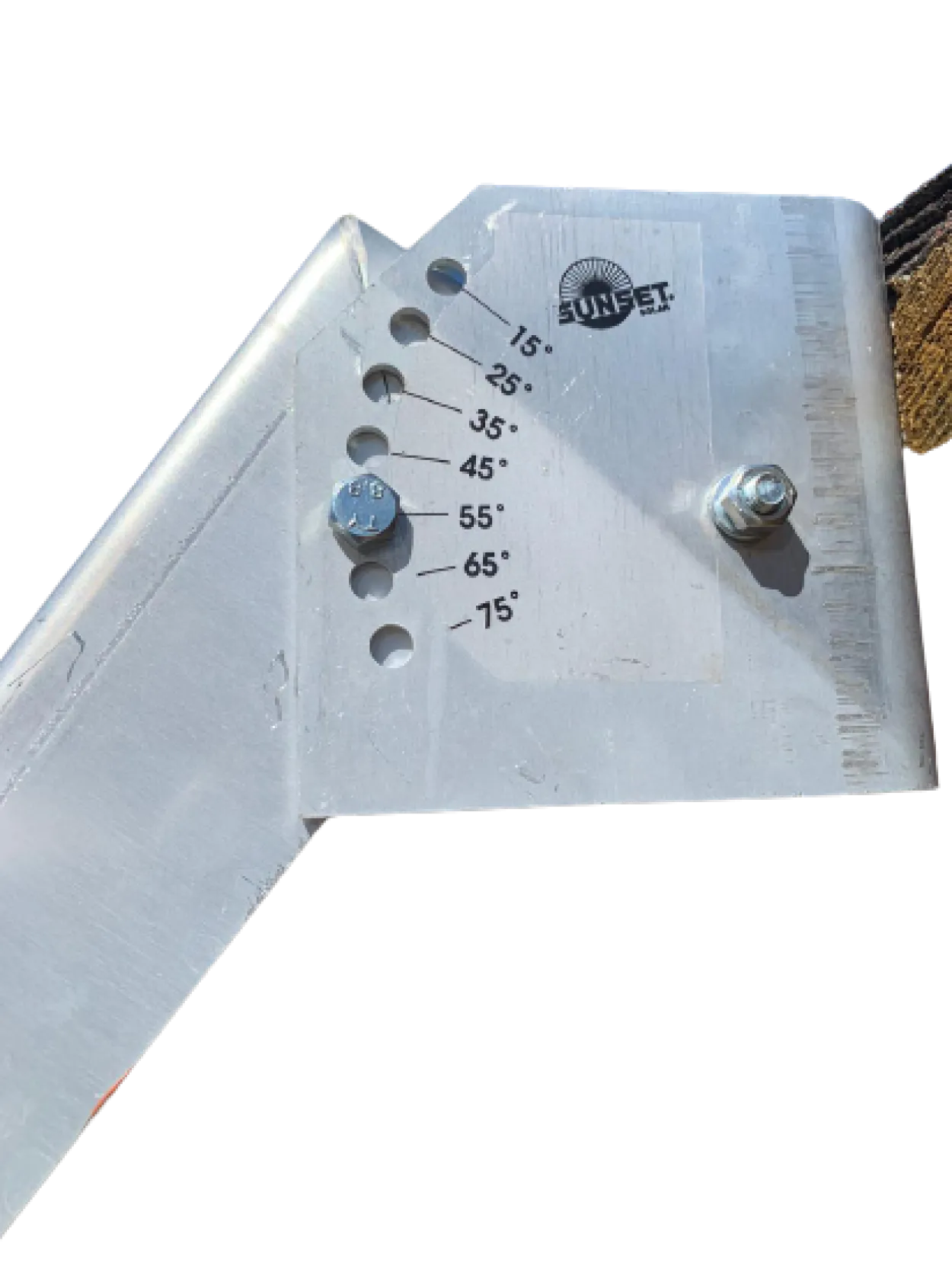

Perfekt geeignet zur Befestigung des Solarmoduls an ebenen Flächen oder Rundträgern bis zu einem Ø von bis ca. 60 mm. Bestehend aus einem U-förmigen Haltergrundkörper, sowie einem variabel nutzbaren Halterausleger, jeweils aus ca. 3 mm starkem Aluminiumblech, wird der Modulhalter allen Anforderungen bei der Montage im Außenbereich gerecht. Mit Hilfe der angegebenen Grad-Zahlen und den skalierten Verstell-Bohrungen in 8 Stufen stellen Sie die Neigung des Solarmoduls optimal ein. Der Halterausleger hat integrierte Bohrungen, die für viele Solarmodule passen und für 1 oder 2 Module des Typs SUNSET SM 10 (für max. 2 St.), SUNSET SM 30 , SM 45 oder SUNSET SM 55 (für max. 1 St.) geeignet sind. Bei Solarmodulen von anderen Herstellern kann es sein, dass die vorgebohrten Löcher nicht passend sind, dies kann leicht durch Anbringen von Zusatzbohrungen gelöst werden.

Der PV-Modulhalter für eine sichere und langlebige Lösung für die Befestigung Ihres Solarmoduls. Montage war nie einfacher!

Bauteilkomponenten:

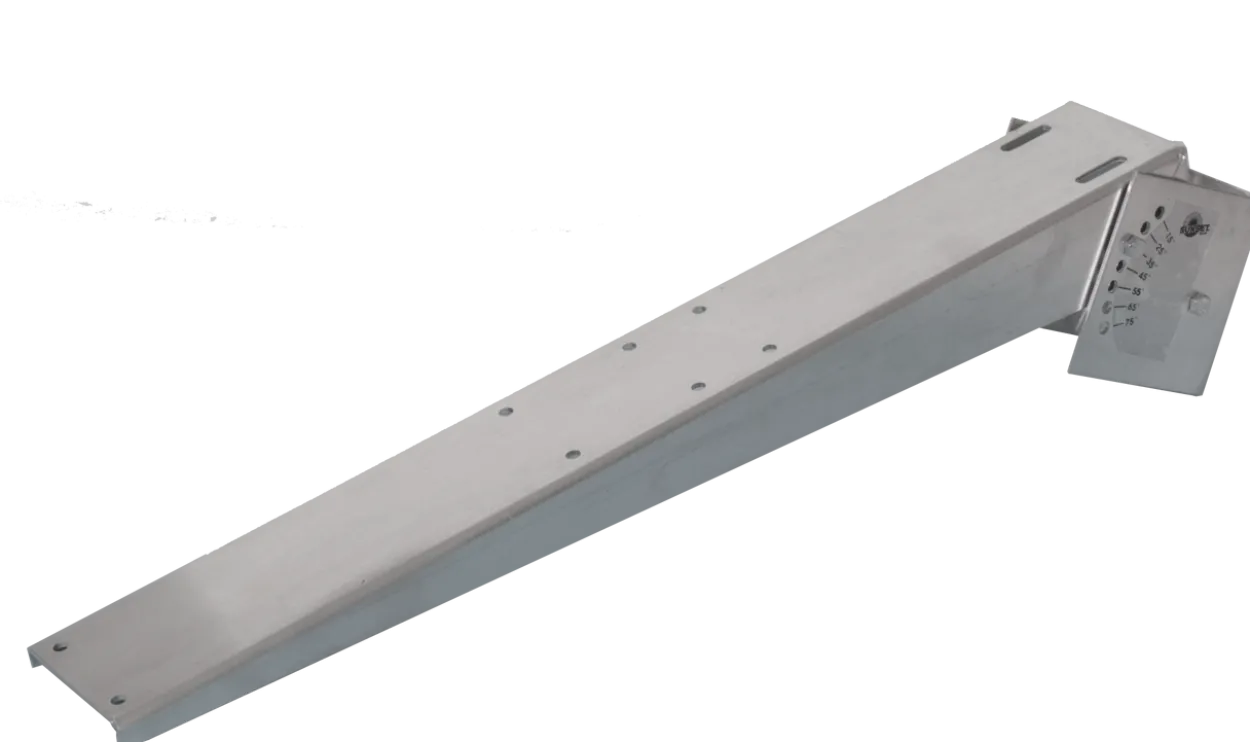

• Halterausleger
• Haltergrundkörper
• 1 Stück M6 x 100; Mutter,Scheibe und Federring für Gelenk
• 2 Stück M6 x 20; Mutter,Scheibe und Federring für Fixierung
• 4 Stück M6 x 20; Mutter,Scheibe und Federring für Module
• 2 Stück M6 x 60; für Halterbefestigung an der Wandmoduls.

Technische Daten

• für Modulbreite bis 530 mm

Verfügbare Downloads:

• Download Datenblatt
