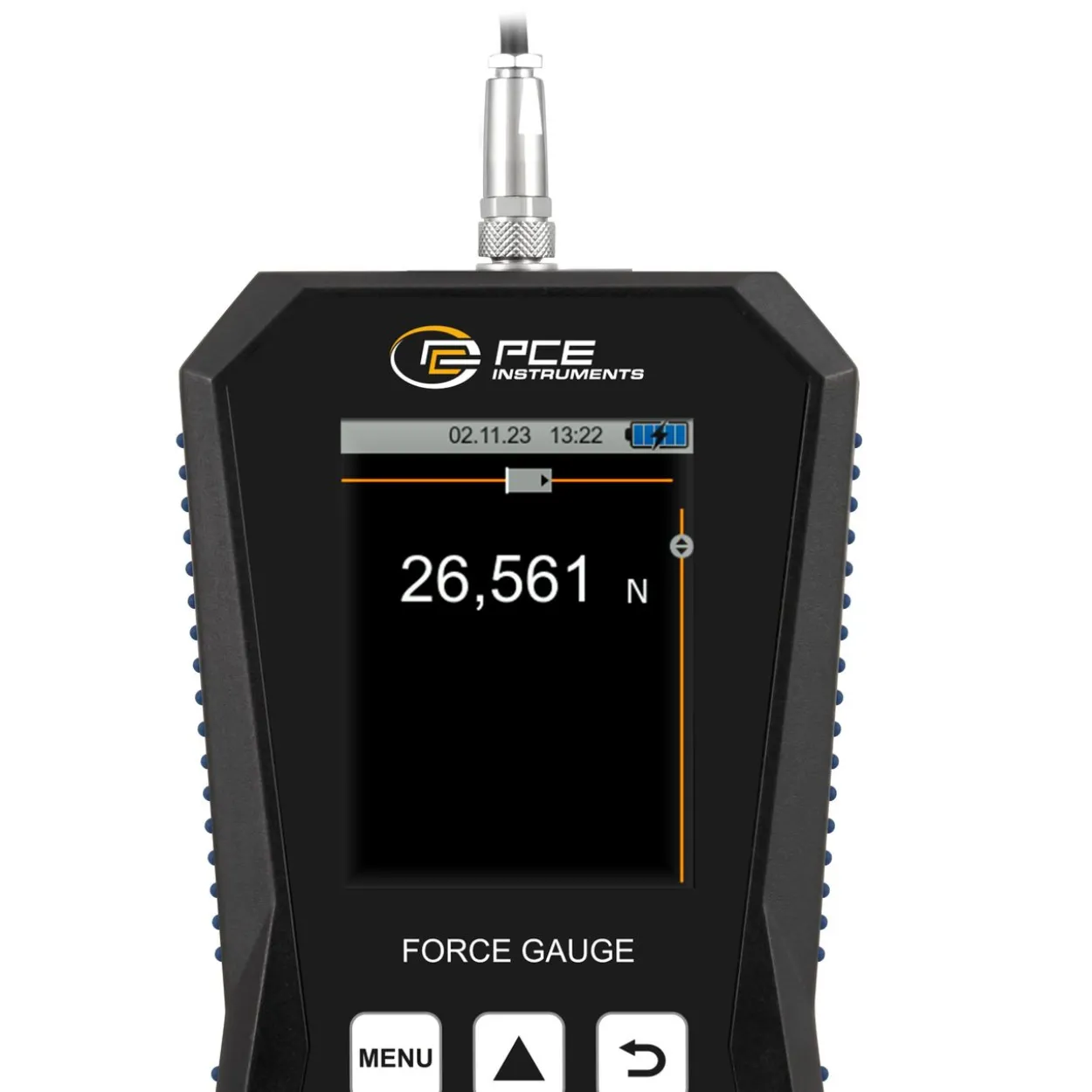

Kraftmessgerät PCE-DFG 100K X

Kraftmessgerät PCE-DFG 100K X

Sowohl Zug- als auch Druckkräfte lassen sich mit dem Kraftmessgerät mit hoher Genauigkeit erfassen. Im Prüflabor werden häufig Zug- und Druckkräfte gemessen. Beispielsweise zur Bestimmung der Streckgrenze, der Abreisskraft oder der Kraft, die zur Betätigung von Tastern oder Schaltern benötigt wird. Das Kraftmessgerät wird mit einer externen Messzelle geliefert und kann Kräfte bis zu 100 kN messen. An die Messzellen können verschiedene Ösen oder Haken mit M30-Gewinde angebracht werden. Es besteht auch die Möglichkeit, eigene Vorrichtungen mit diesen Gewinden an der Messzelle zu befestigen.Der interne Speicher von 32 GB bietet Platz für 30 Millionen Messpunkte. Damit können Messprotokolle erstellt, gespeichert und exportiert werden. Das Kraftmessgerät verfügt über eine USB-C Schnittstelle, über die die Messdaten in die PC-Software eingelesen werden können. Das Kraftmessgerät ist mit einem grafischen LCD ausgestattet, das die Messwerte sowohl numerisch als auch grafisch darstellt. Zusätzlich zeigt ein Balkendiagramm den Messwert im gewählten Messbereich an. Die Messzelle ist nach IP67 geschützt und kann somit auch in rauer Industrieumgebung eingesetzt werden. Zur Adaption des Kraftmessgerätes stehen verschiedene Kraftprüfstände zur Verfügung. Ein besonderes Merkmal des Kraftmessgerätes ist die Möglichkeit, die Messzelle zwischen den Modellen auszutauschen. Durch Eingabe der Empfindlichkeit in mV/V können so alle Messzellen mit nur einem Handgerät verwendet werden.

Technische Daten

KraftMessbereich 0 … 100 kNAuflösung 10 NGenauigkeit ±0,05 % F.S.Allgemeine technische DatenEinheiten kPa, kg, g, ft, N, lb, t, kN, Pa, Nm, NcmDisplay Typ LCD mit BeleuchtungDisplaygröße 2,8 ZollMessrate einstellbar 1 … 7200 HzSpeichermedium Interner SpeicherSpeicherkapazität 32 GBSpeicherintervall von 1 HzSpeicherintervall bis 7200 HzSchnittstelle USB-CBetriebsdauer 13 hAutomatische Abschaltung von…bis 1 … 15 min.Automatische Abschaltung deaktivierbar JaAlarm optisch, akustischAlarmmodi Innerhalb, Außerhalb, Riss, AbschaltenSchutzklasse Messzelle IP67Menüsprache Türkisch, Englisch (US), Polnisch, Spanisch, Deutsch, Chinesisch, Russisch, Japanisch, Französisch, Dänisch, Italienisch, Niederländisch, PortugiesischSchutzklasse (Gerät) IP52Spannungsversorgung USB 5 V DC, 500 mAGewicht 255 gBetriebsbedingungen -20 … 65 °C , 10 … 95 % r. F.Lagerbedingungen -20 … 65 °C , 10 … 95 % r. F.Kapazität 2500 mAhAbmessungen ( L x B x H ) 165 x 85 x 32 mm
