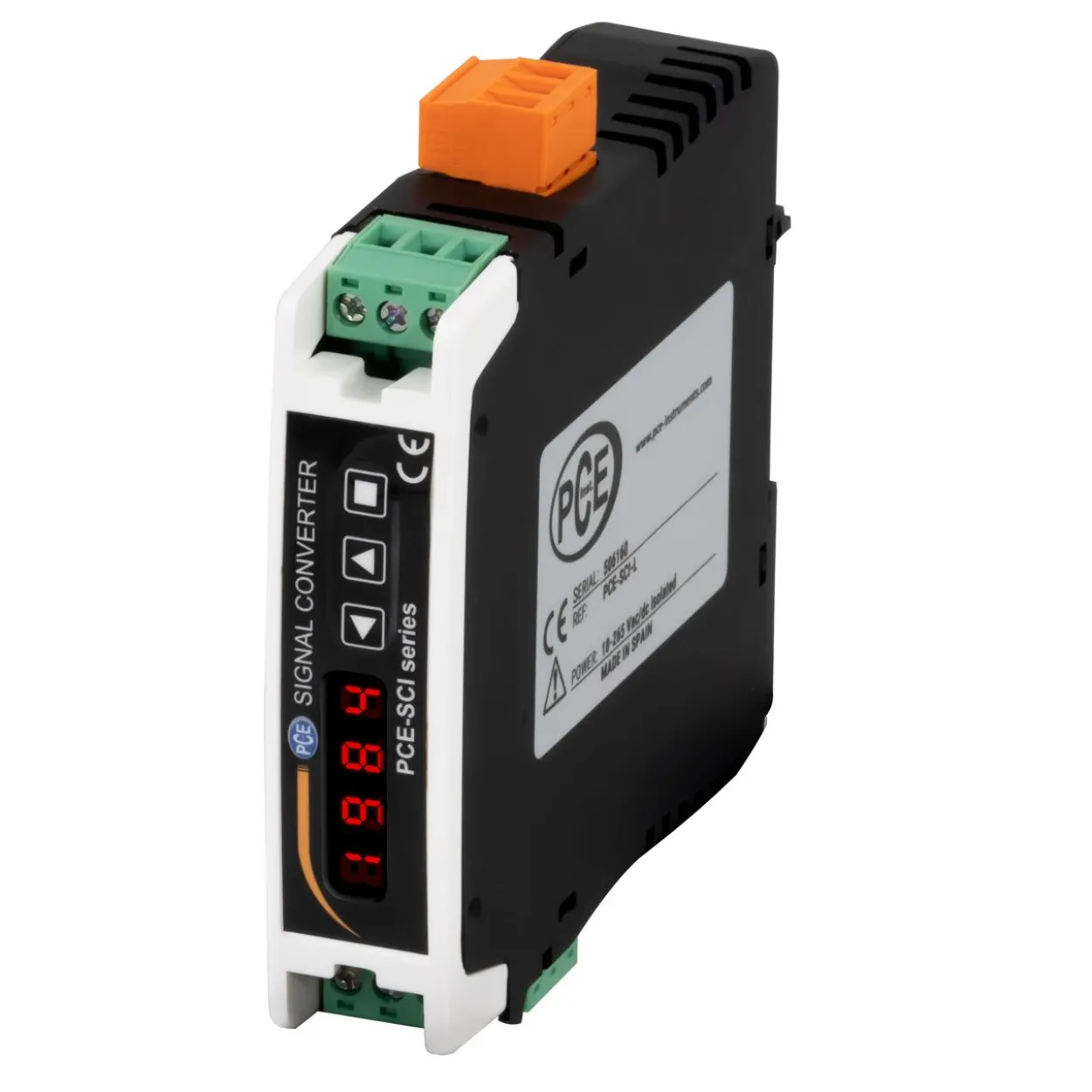

Konverter für Kraftmesszellen PCE-SCI-L

Konverter für Kraftmesszellen PCE-SCI-L

Der Konverter für Kraftmesszellen und Millivolt-Signale bietet eine Vielzahl an Konfigurationsmöglichkeiten um Signale zu wandeln. Bei dem Ausgangssignal kann zwischen 4 … 20 mA und 0 … 10 VDC gewählt werden. Konfigurierbar zur Messung von Wägezellen im Bereich 0 … 5 mV bis 0 … 80 mV, auch mit bipolaren Bereichen von ±5 mV bis ±80 mV. Zudem stellt er eine Erregerspannung von +5 VDC zur Versorgung der Wägezelle bereit. Der Konverter für Kraftmesszellen hat eine universelle Stromversorgung von 18 bis 265 VAC/DC und eine Isolierung zwischen Eingangs-, Ausgangs- und Stromkreisen. Die Eingangs- und Ausgangssignalbereiche sind über ein Tastenfeld mit Frontdisplay anpassbar. Der Konverter für Kraftmesszellen hat eine „Passwort“-Funktion zum Blockieren des unbefugten Zugriffs auf das Konfigurationsmenü. Zudem ein „SOS“-Modus zur Unterstützung bei kritischen Wartungs- und Reparaturarbeiten, ohne den Herstellungsprozess zu beeinträchtigen. Konzipiert für den industriellen Einsatz, mit potenzieller Integration in eine Vielzahl von Anwendungen.Konfigurierbare Informationsmeldungen (Tarawert, mV an Klemmen, Eingangssignalwert, Ausgangssignalwert, konfigurierte Bezeichnung, Signalprozentsatz, Prozesswert, Erregerspannungswert und Erregerstromwert). Manuelle „Force“-Funktionen zur Erzeugung niedriger und hoher Ausgangssignale zur Validierung der Ferninstrumentierung während der Installation.Weitere Details zum Konverter für Kraftmesszellen finden Sie in der Bedienungsanleitung unter Dokumente / Downloads.

Technische Daten

Gleichspannung DCMessbereich -80 … +80 mVAuflösung 0,1 mVGenauigkeit je nach Eingangsbereich 0,05 bis 0,15 % FS.Allgemeine technische DatenAusgänge 4 … 20 mA, 0 … 10 VDCDisplay Typ 7 Segment, 2 DigitsSicherheitsstandard CAT II / 300VMontage 35 mm HutschienenmontageIsolierung 3000 Veff für 60 s (Eingang, Ausgang, Versorgung)Menüsprache Englisch (US)Schutzklasse (Gerät) IP30Spannungsversorgung 24 … 240 V DC ±10%, 45 … 65 Hz, isoliertGewicht 126 gBetriebsbedingungen 0 … 50 °C , 0 … 95 % r. F.Lagerbedingungen -20 … 70 °C , 0 … 95 % r. F.Abmessungen ( L x B x H ) 110 x 22 x 118 mm
