Einbauanzeige PCE-DPD-F2

Einbauanzeige PCE-DPD-F2

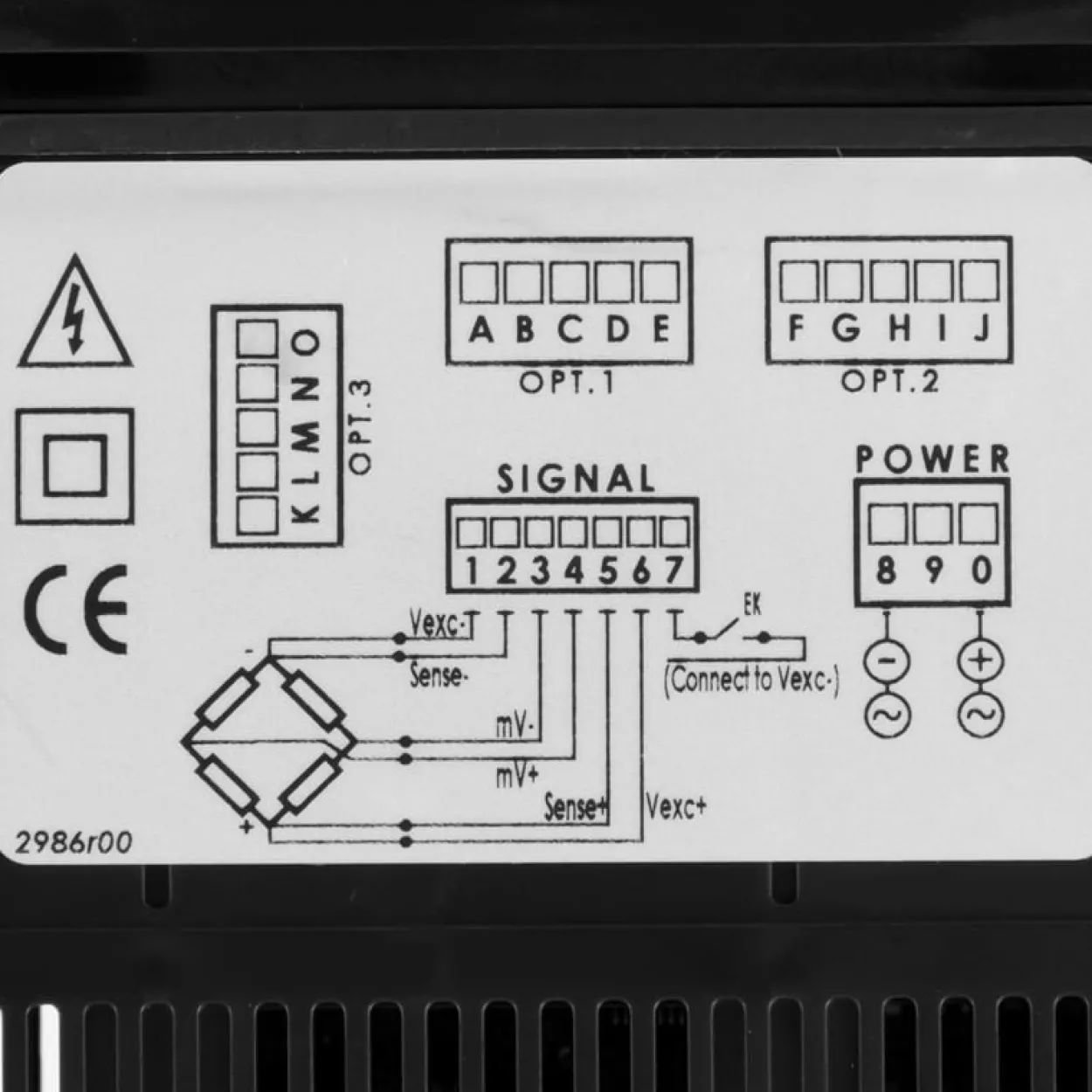

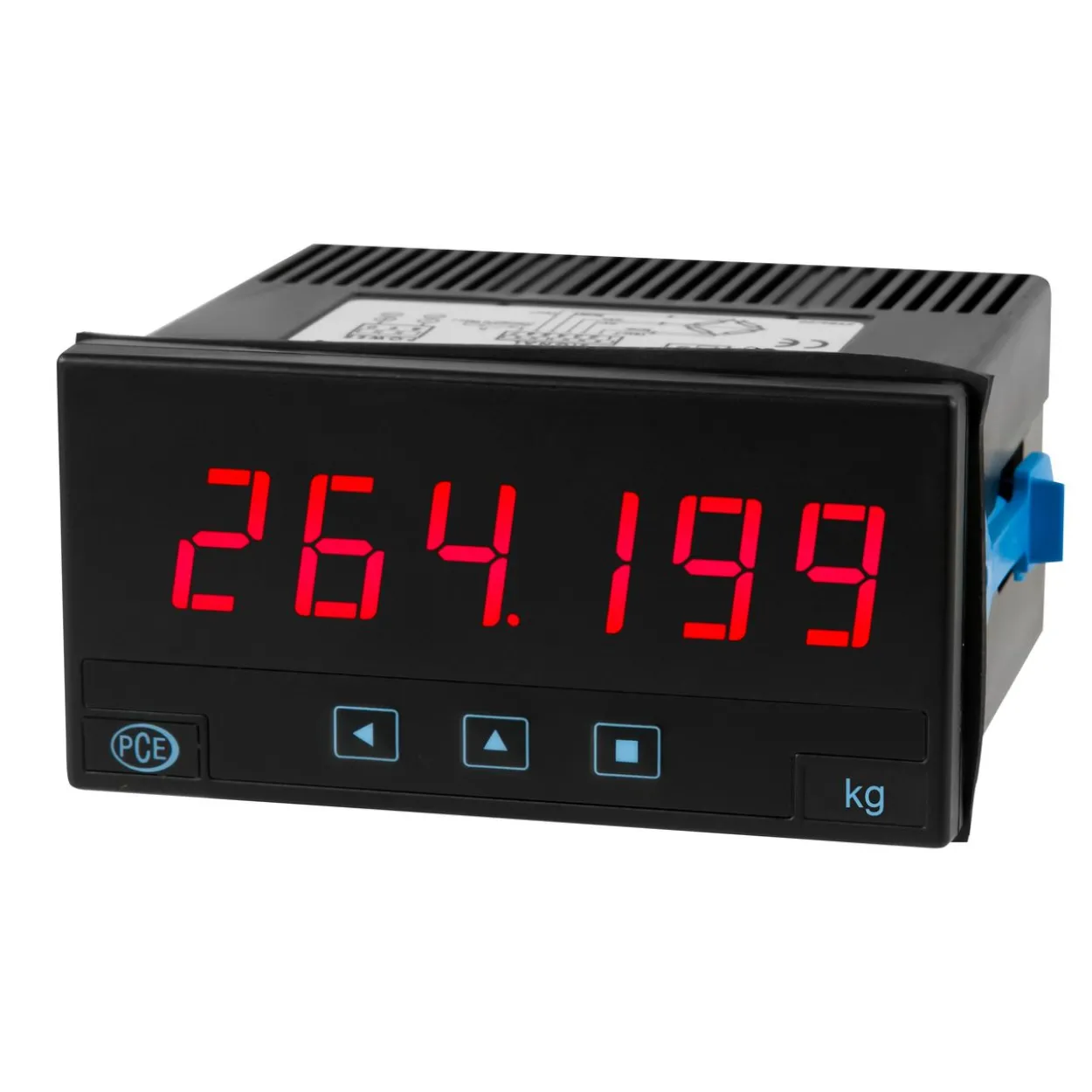

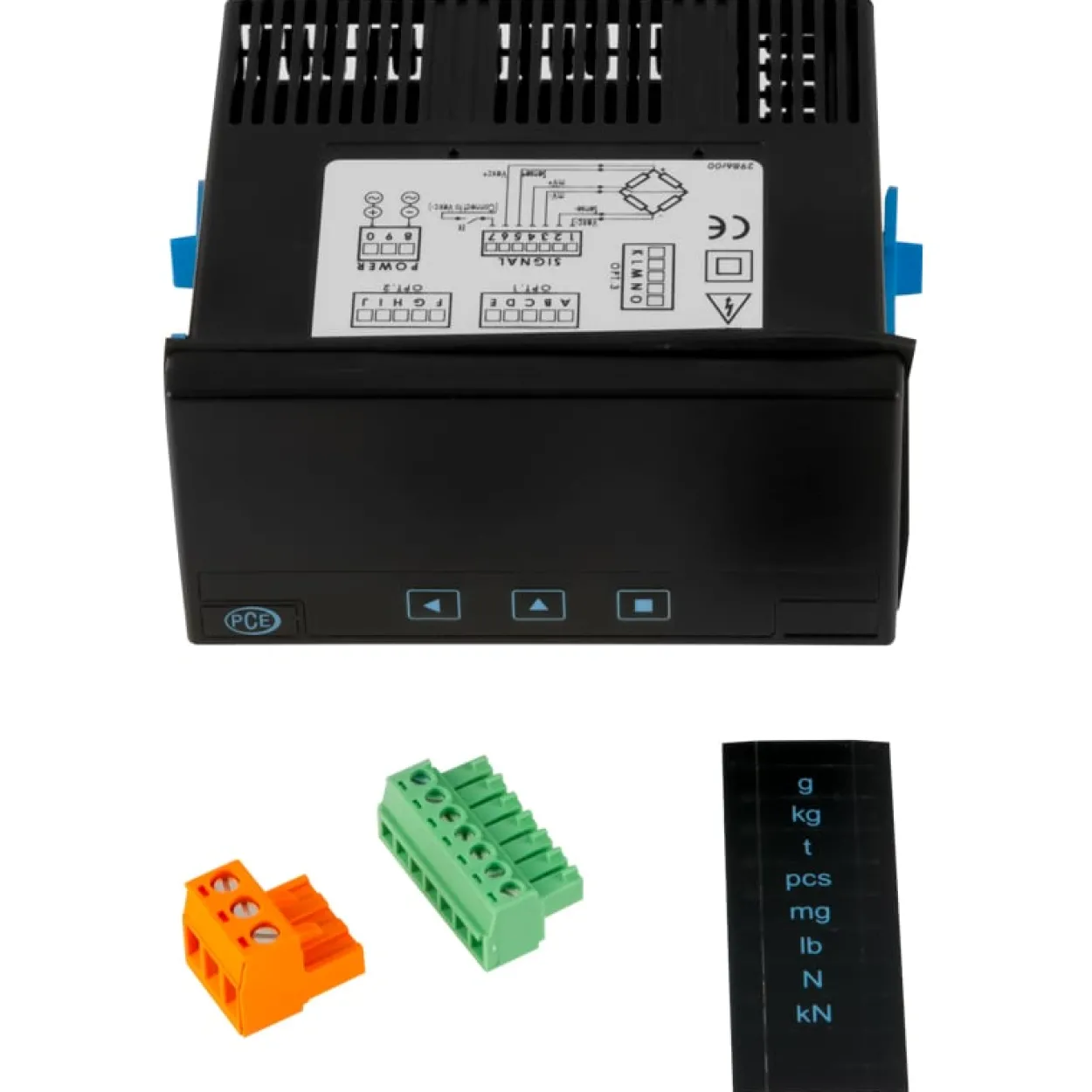

Spannungsversorgung Die Einbauanzeige wird verwendet um die Kraft und das Gewicht, welche von Kraftsensoren und Wiegezellen mit Dehnungsmessstreifen ermittelt wird, anzuzeigen. Dabei spielt das Ausgangssignal der Messzelle keine Rolle, da die Einbauanzeige es ermöglicht das richtige Gewicht anhand der eingestellten Empfindlichkeit in mV/V darzustellen. Die Einbauanzeige stellt die Messwerte auf einem 6-stelligen LED Display dar. Der Messbereich könnte so theoretisch zwischen -199999 … 999999 liegen. Je nach gewünschter und eingestellter Skalierung kann ein entsprechender Einheitenaufkleber an der Einbauanzeige aufgebracht werden. Die Einbauanzeige kann direkt die angeschlossene Messzelle mit Dehnungsmessstreifen mit Spannung versorgen. Die Versorgungsspannung ist zwischen 5 V und 10 V wählbar. Je nach gewählter Spannung können bis zu 8 bzw. 4 Kraft- bzw. Wiegezellen an die Einbauanzeige angeschlossen werden. Als Besonderheit zeichnet diese Einbauanzeige für mV/V das modulare Ausgangskonzept aus. Es stehen hier verschiedene, wechselbare Ausgangskarten je nach Anwendungsfall zur Verfügung.

Technische Daten

Allgemeine technische DatenSchutzklasse (Gerät) IP65Spannungsversorgung 11 … 60 V DC / 24/48 V ACWeitere Abmessungen Schalttafelausschnitt 92 x 44 mmAbmessungen ( L x B x H ) 96 x 48 x 91 mm

Verfügbare Downloads:

• Download Datenblatt
