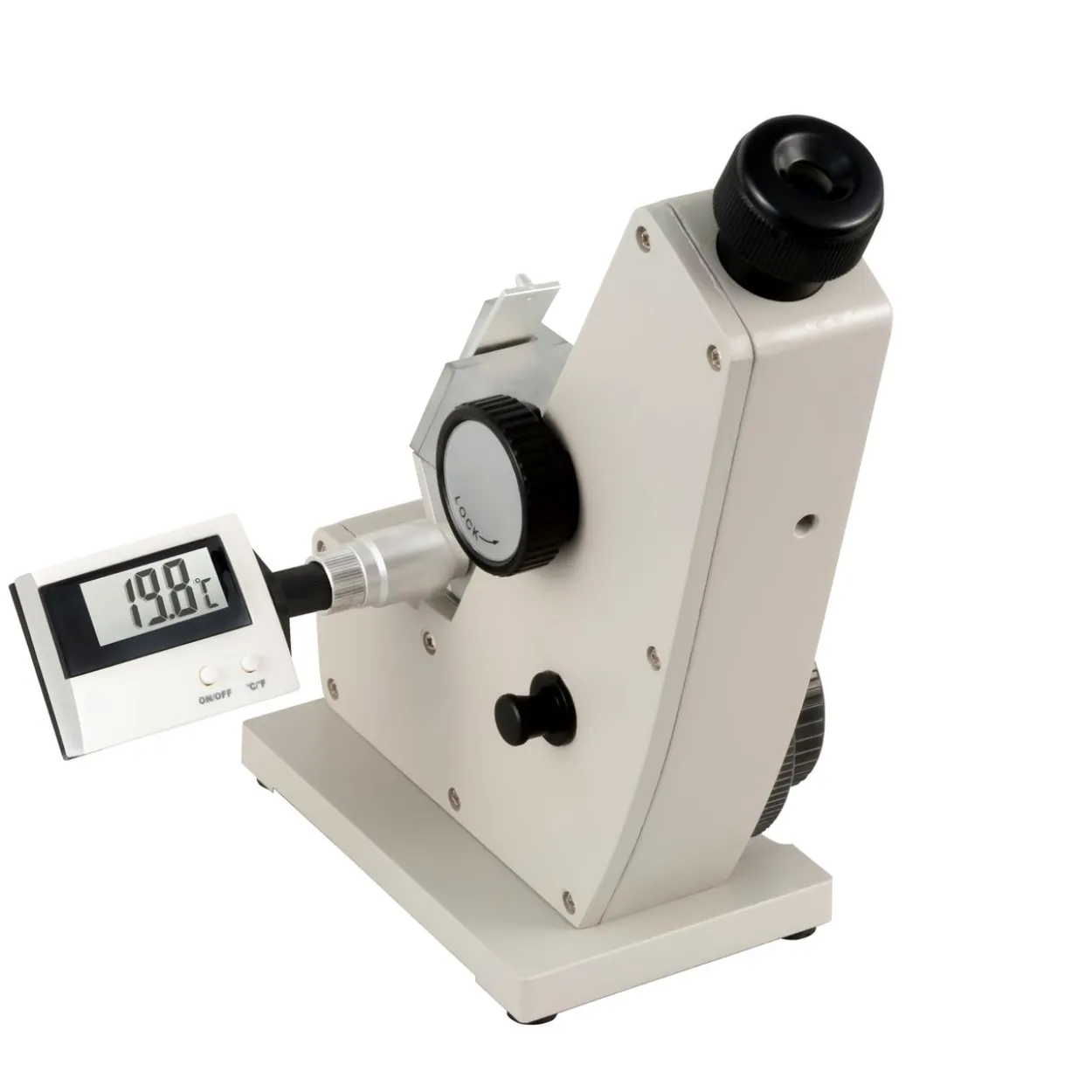

Abbe Refraktometer PCE-ABBE-REF2

Abbe Refraktometer PCE-ABBE-REF2

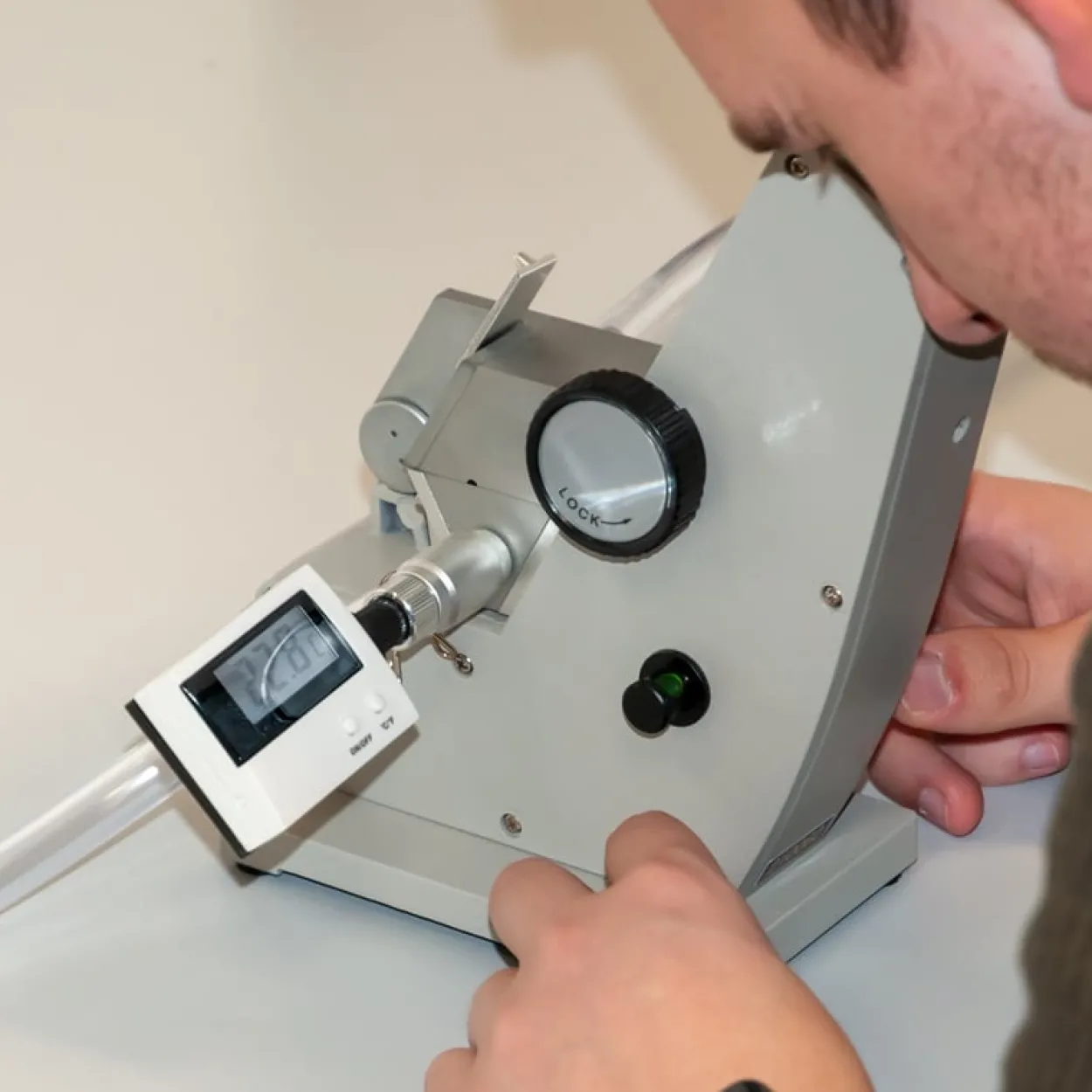

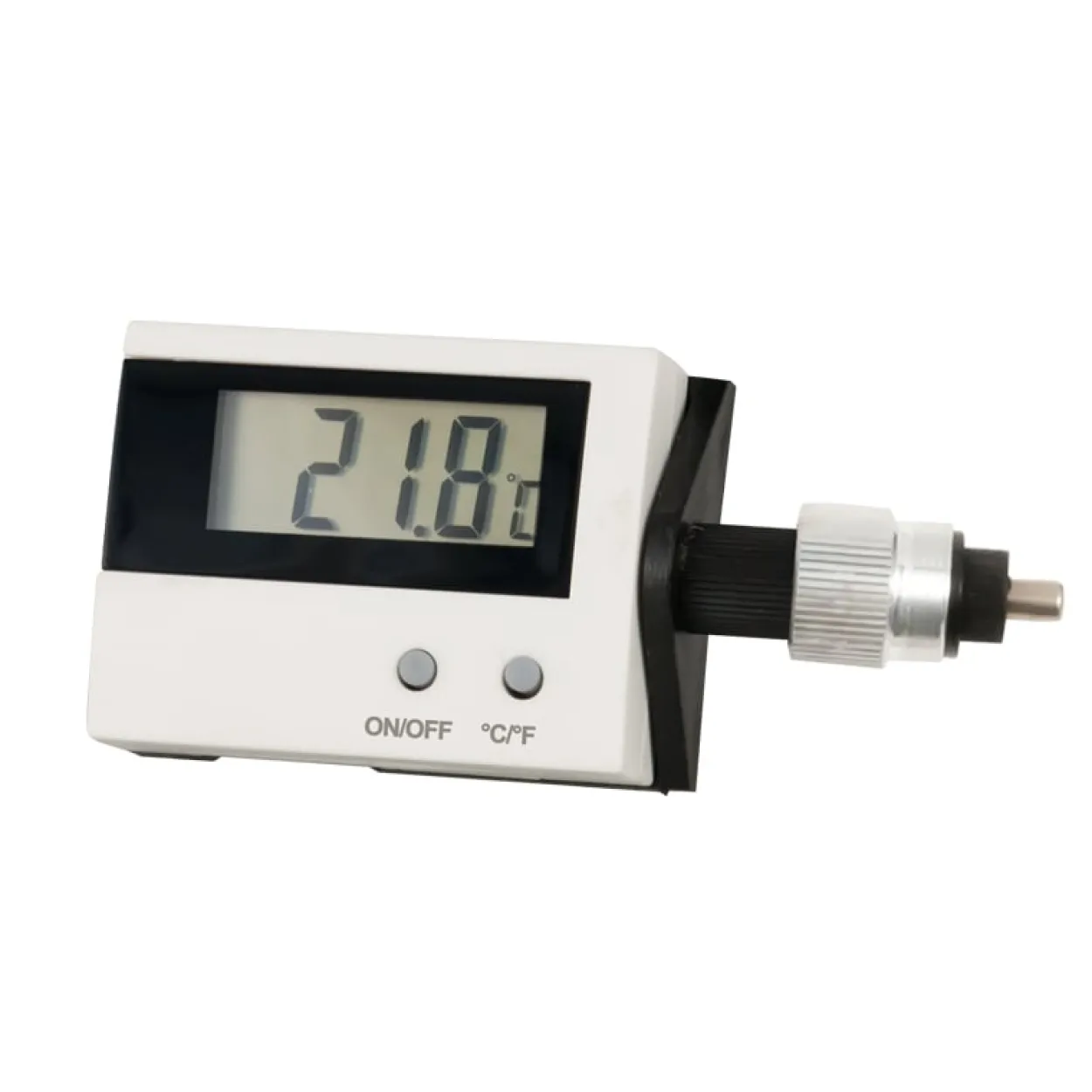

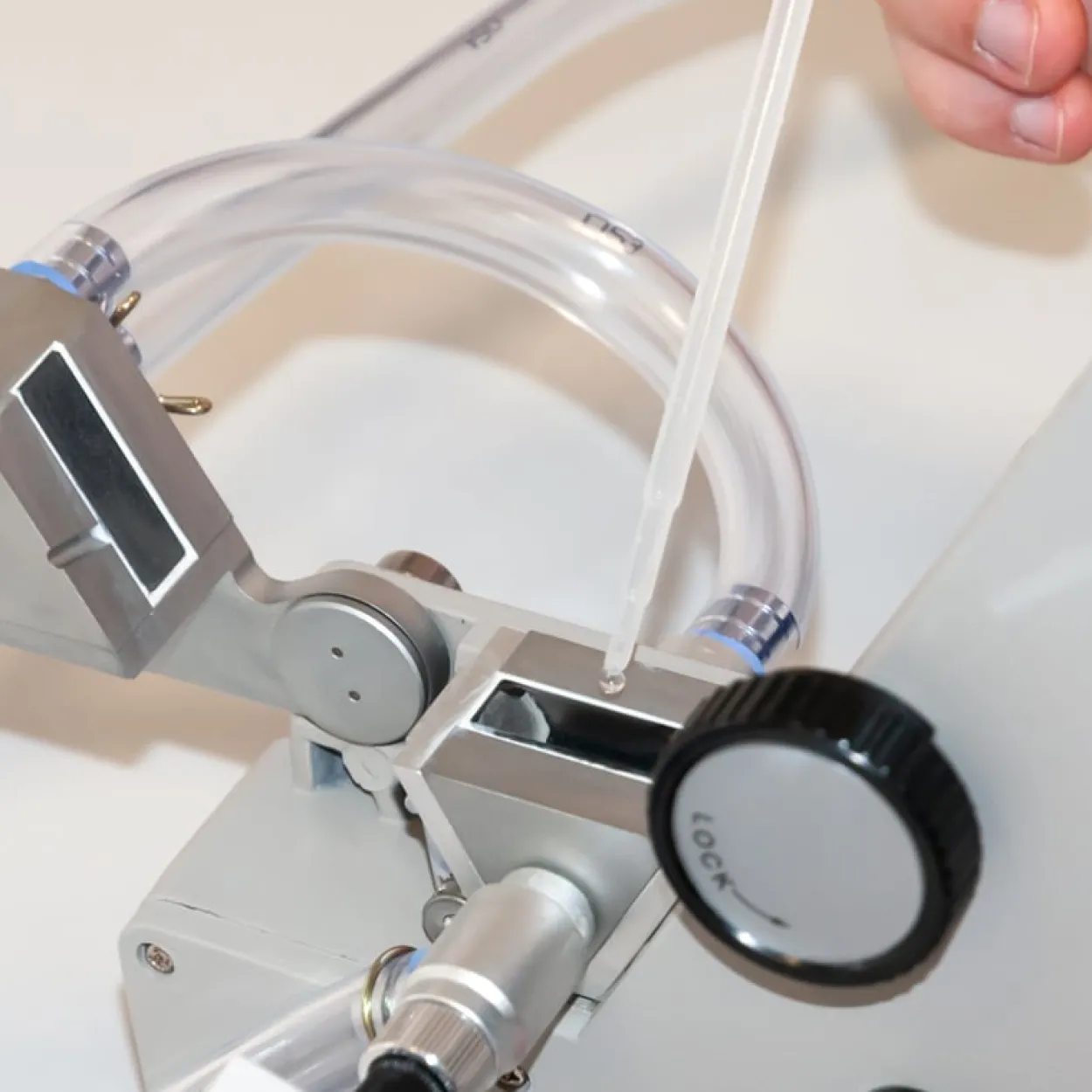

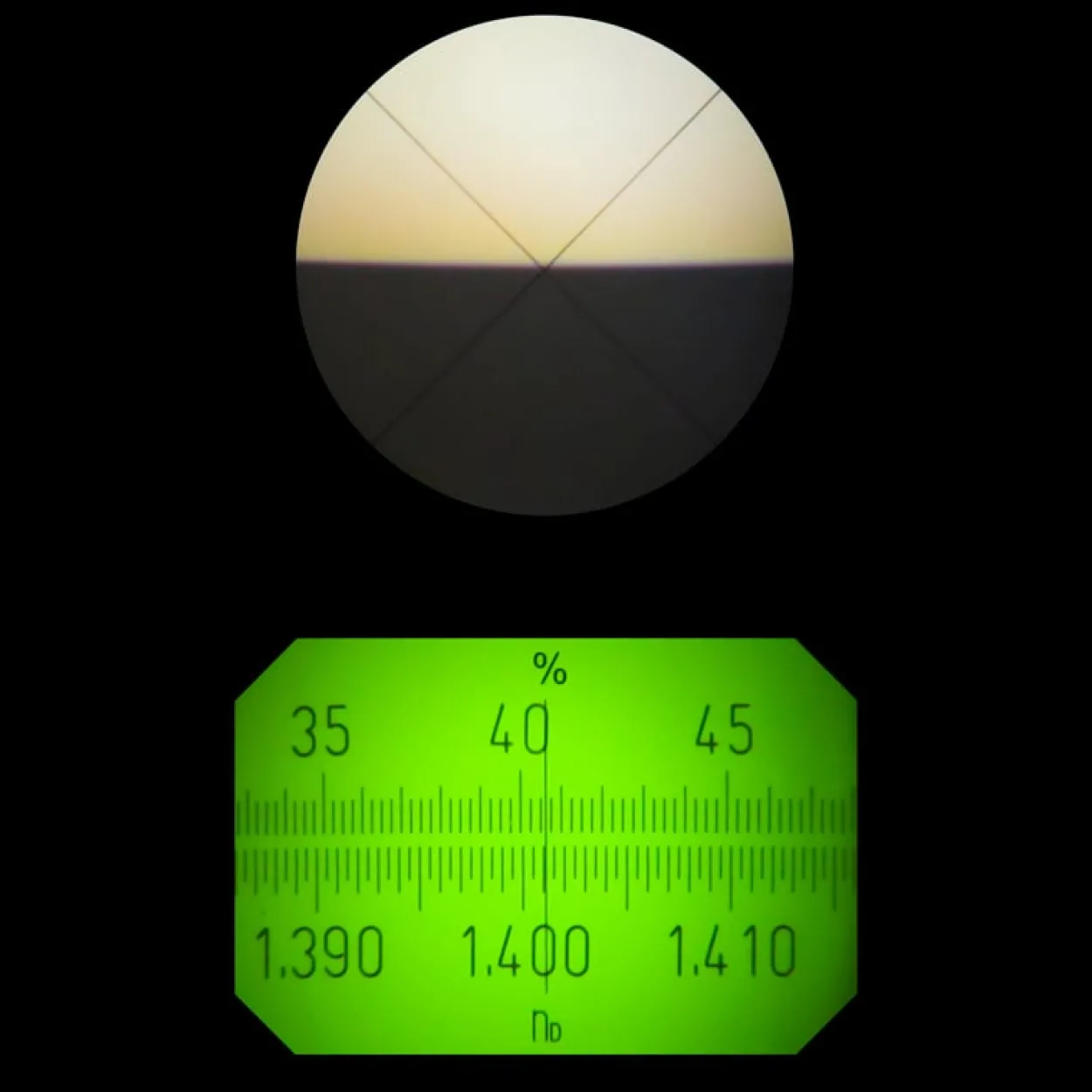

Mit dem Abbe Refraktometer erhalten Sie ein Messgerät zur schnellen und genauen Ermittlung des Refraktionsindex nD zwischen 1,300 und 1,700. Ebenso misst das Abbe Refraktometer den Zuckergehalt von durchscheinbaren Flüssigkeiten, Dispersionen, Emulsionen oder anderen Stoffen. Unter Verwendung des mitgelieferten Thermometers kann der Refraktionsindex für einen Temperaturbereich von 0 … +70 °C ermittelt werden. Zur Temperierung des Gerätes sind beidseitig am Abbe Refraktometer am oberen und unteren Prismenhalter Adapter für Wasserschläuche angebracht, die eine Temperierung mittels externem Thermostaten erlauben. So können Sie mit diesem Abbe Refraktometer z.B. eine genaue Bestimmung des Zuckergehaltes im Bereich 0 … 95 % (1,333 … 1,531) durchführen. Der Einsatzbereich ist aber wesentlich größer: Messung und Analyse von Fetten, Ölen, Farben, Lacken, Lebensmitteln, chemischen Substanzen, Alkohol- und Lösungsmitteln.Wie funktioniert ein Abbe Refraktometer?Ein Refraktometer dient als Messgerät mit dem Sie den Brechnungsindex bestimmen können. Dies funktioniert sowohl bei flüssigen oder festen Stoffen, solange diese transparent sind, mit Hilfe der Refraktometrie. Nachdem die Probe auf das Refraktometer aufgetragen wurde erzeugt eine spezielle Optik im Refraktometer gegenüberliegende Hell-Dunkel-Felder, die Grenzlinie zwischen den beiden Feldern ist das Messergebnis der Probe.Im Groben kann man zwischen drei Messverfahren von einem Refraktometer unterscheiden:- Durchlicht- Streifender Einfall- TotalreflexionHierfür wird die Refraktion, also die Brechung oder die Totalreflexion des Lichtes und deren physikalischen Eigenschaften ausgenutzt. Der gemeinsame Nenner der drei vorgestellten Messprinzipien ist das Messprisma mit bekanntem Brechungsindex. Licht hat die Eigenschaft, dass es sich beim Übergang zwischen Messprisma und Probemedium nicht gleich schnell bewegt sondern sich mit unterschiedlicher Geschwindigkeit ausbreitet. Der unbekannte Brechungsindex des zu messenden Mediums wird über die Lichtablenkung gemessen.- Beim Durchlicht-Prinzip wird ein paralleles Strahlenbündel an der Grenzfläche beider Mediengebrochen.- Beim streifenden Einfall und bei der Totalreflexion wird der kritische Winkel eines Strahlenbündelsmit verschiedenen Einfallswinkeln auf die Grenzfläche gemessen.Das Messergebnis ist am genauesten bei 20 °C, deswegen sollte immer die Temperatur bestimmt werden und die Verfälschungen mit Hilfe einer Korrektionstabelle zu bestimmen. Es gibt aber auch Refraktometer, die eine automatische Temperatur-Korrektion besitzen welche den Messkomfort natürlich sehr stark erhöhen.Wozu wird das Abbe Refraktometer genutzt?Viele Anwendungen zielen darauf die Konzentration in einemTrägermedium zu bestimmen. Ein traditionelles Beispiel ist die Bestimmung des Zuckergehaltes in meist wässrigen Lösungen. Beispielsweise kann durch die Bestimmung der Zuckerkonzentration einer Weintraube ihr Reifegrad bestimmt werden, was sie interessant für Winzer macht. Auch kann vom Refraktometer die Stammwürze beim Brauen von Bier gemessen werden, der Wassergehalt in Honig. Aber auch in der Industrie kann ein Refraktometer ein echtes Hilfsmittel sein so kann zum Beispiel die Öl-Wasser-Konzentration in Kühlemulsionsgemischen bei Metallbearbeitungsmaschinen oder die Säurekonzentration in Batterien bestimmt werden. Auch in der Medizin ist ein Refraktometer anzutreffen, so kann beispielsweise der Proteingehalt in Urin gemessen. Es gibt viele weitere Anwendungsbereiche in denen ein Refraktometer sinnvoll ist und die Arbeit stark vereinfacht. Um eine Vergleichbarkeit der Ergebnisse zu gewährleisten haben sich mittlerweile eigene Skalen etabliert (Grad Oechsle, Grad Brix, Grad Plato). Refraktometer sind meistens mit der Doppelskala % mas Saccharose (Brix)/°Oe oder Dreifachskala % mas Saccharose (Brix)/°Oe/KMW-Babo ausgestattet. International ist die Skala % mas Saccharose (Brix) gültig. Die Oechsle-Skala 0-140°Oe ist gültig für Fruchtsäfte, ausländische Traubenmoste und Brennmaischen. Für deutsche Traubenmoste gilt nur die Oechsle-Skala 30-140°Oe. Refraktometer mit dieser Skala sind mit einem „D“ gekennzeichnet.

Technische Daten

RefraktionsindexMessbereich 1,3 … 1,7 nDAuflösung 0,005 nDGenauigkeit 0,005RefraktionsindexMessbereich 0 … 95 %Auflösung 0,25 %Genauigkeit ±0,25 %Allgemeine technische DatenGewicht 3000 gAbmessungen () mm

Verfügbare Downloads:

• Download Datenblatt
